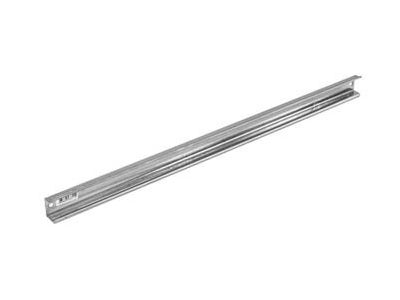

Szyna montażowa 35/15 1.5 stalowa 915mm (950) TH-S 3.8 | 002911045 Eti

Alternatywny kod produktu: TH-S 3.8

Opis i Kluczowe Cechy

Szyna montażowa stalowa o symbolu 002911045 (oznaczenie TH-S 3.8) przeznaczona do instalacji aparatury modułowej w rozdzielnicach. Profil 35/15 zapewnia kompatybilność z szeroką gamą urządzeń. Grubość materiału 1,5 mm oraz długa żywotność stali gwarantują stabilne mocowanie nawet przy większym obciążeniu. Długość 915 mm pozwala na zamontowanie wielu modułów w jednym ciągu.

• Profil 35/15: Standardowy wymiar szyny TH (DIN) – sprawdzony w tysiącach instalacji, łatwy montaż osprzętu.
• Grubość stali 1,5 mm: Zapewnia sztywność i odporność na odkształcenia podczas dokręcania zacisków aparatury.
• Długość 915 mm: Optymalna do budowy ciągów w typowych rozdzielnicach, minimalizuje ilość łączeń.
• Wykonanie stalowe: Trwałe, odporne na korozję (w warunkach suchych pomieszczeń) – długa niezawodność instalacji.
• Uniwersalne mocowanie: Szyna przeznaczona do montażu na wspornikach lub bezpośrednio w obudowie rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla szyn montażowych TH35. Posiada oznaczenie CE potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Montaż należy przeprowadzić zgodnie z obowiązującymi przepisami branżowymi.

Zastosowanie

Szyna montażowa 35/15 to podstawowy element konstrukcyjny w rozdzielnicach elektrycznych. Umożliwia szybki i bezpieczny montaż aparatury modułowej w standardzie DIN.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja listew zaciskowych i modułów sterowniczych w szafach sterowniczych.
• Organizacja okablowania w szafach telekomunikacyjnych i centrach danych.
• Budowa ciągów do montażu aparatury w systemach automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż szyny oraz osprzętu może być wykonywany wyłącznie przez osoby z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy przymocować do podłoża za pomocą śrub/wsporników zgodnie z dokumentacją rozdzielnicy. Moment dokręcania śrub mocujących – stosuj się do zaleceń producenta obudowy. Przekroje przewodów ochronnych i roboczych dobieraj zgodnie z normami (PN-IEC 60364). Po zakończeniu montażu sprawdź stabilność zamocowanej aparatury.

FAQ

• Jaka jest nośność szyny? Nośność zależy od sposobu montażu i obudowy. Dla typowych zastosowań w rozdzielnicach szyna stalowa o grubości 1,5 mm wytrzymuje obciążenie do kilkudziesięciu kilogramów rozłożone na długości. W przypadku wątpliwości skonsultuj się z producentem obudowy.
• Czy szyna nadaje się do montażu na ścianie? Tak, ale wymaga zastosowania odpowiednich wsporników dystansowych. Szyna przeznaczona jest przede wszystkim do montażu wewnątrz szaf rozdzielczych na szynie nośnej lub wspornikach.
• Jaką długość ma szyna – 915 mm czy 950 mm? Podana długość to 915 mm. Wartość w nawiasie (950) może oznaczać wariant lub wymiar całkowity z uwzględnieniem uchwytów – zalecamy weryfikację przed zamówieniem na podstawie specyfikacji technicznej.
