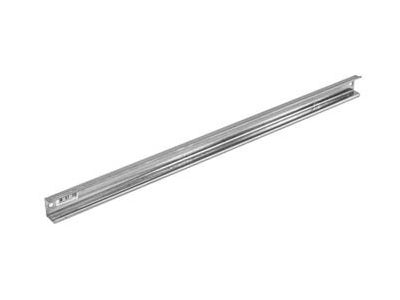

Szyna montażowa 35/15 1,5 stalowa 715mm (750) TH-S 3 | 002911044 Eti

Opis i Kluczowe Cechy

Szyna montażowa TH-S 3 o wymiarach 35/15 mm to profesjonalny element konstrukcyjny przeznaczony do zabudowy w rozdzielnicach elektrycznych. Wykonana z wysokiej jakości stali o grubości 1,5 mm, zapewnia wyjątkową sztywność i odporność na odkształcenia mechaniczne, co jest kluczowe przy montażu cięższej aparatury modułowej. Długość całkowita wynosząca 715 mm pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szaf sterowniczych i rozdzielnic o szerokości 750 mm. Produkt marki ETI charakteryzuje się precyzyjnym wykonaniem, co gwarantuje bezproblemowe zatrzaskiwanie aparatów modułowych na profilu.

• Wysoki profil 15 mm: Zapewnia większą sztywność konstrukcyjną w porównaniu do standardowych szyn niskich.
• Grubość materiału 1,5 mm: Gwarantuje stabilność montażu nawet przy pełnym obciążeniu aparatami o dużej masie.
• Materiał: Stal ocynkowana o wysokiej odporności na korozję, co wydłuża żywotność instalacji w trudnych warunkach.
• Kompatybilność: Pełna zgodność ze standardem DIN (szyna TH35).

Zgodność z Normami

Szyna montażowa ETI została zaprojektowana i wykonana zgodnie z obowiązującymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania normy EN 60715, która określa wymiary i parametry techniczne dla szyn profilowych przeznaczonych do montażu aparatury modułowej w instalacjach niskiego napięcia. Dzięki zachowaniu rygorystycznych tolerancji wymiarowych, produkt zapewnia bezpieczne i trwałe mocowanie urządzeń, co jest niezbędne dla zachowania ciągłości pracy systemów elektrycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie jako fundament konstrukcyjny dla nowoczesnej aparatury modułowej. Jest dedykowany do montażu takich elementów jak:

• Wyłączniki nadprądowe (MCB) chroniące instalację przed skutkami zwarć i przeciążeń.
• Wyłączniki różnicowoprądowe (RCCB) zapewniające ochronę przeciwporażeniową.
• Rozłączniki izolacyjne oraz styczniki i przekaźniki w układach automatyki.
• Złączki szynowe i bloki rozdzielcze służące do mostkowania zasilania i porządkowania okablowania.

Szyna idealnie sprawdza się w rozdzielnicach przemysłowych, komercyjnych oraz zaawansowanych instalacjach domowych, gdzie wymagana jest najwyższa niezawodność.

Wskazówki Montażowe

Podczas instalacji szyny TH-S 3 należy zwrócić uwagę na następujące aspekty techniczne:

• Mocowanie do podłoża: Zaleca się stosowanie odpowiednich wkrętów lub nitów w odstępach zapewniających stabilność, biorąc pod uwagę całkowitą wagę planowanej aparatury.
• Docinanie: W przypadku konieczności skrócenia szyny, należy używać narzędzi przeznaczonych do cięcia stali, a krawędzie po cięciu zabezpieczyć przed korozją.
• Odstępy: Należy zachować odpowiedni dystans od tylnej ścianki obudowy, aby umożliwić swobodną cyrkulację powietrza wokół aparatów generujących ciepło.
• Mostkowanie: Szyna może służyć jako baza do montażu szyn grzebieniowych ułatwiających mostkowanie zasilania między rzędami aparatów.

FAQ

1. Czy szyna pasuje do standardowych obudów o szerokości 750 mm?
Tak, długość 715 mm jest zoptymalizowana pod kątem montażu wewnątrz szaf i rozdzielnic o szerokości zewnętrznej 750 mm, uwzględniając miejsce na wsporniki boczne.

2. Czy na tej szynie można montować urządzenia innych producentów niż ETI?
Tak, szyna jest wykonana w standardzie TH35 (DIN), co oznacza pełną kompatybilność z aparaturą modułową wszystkich wiodących producentów na rynku.

3. Jaka jest różnica między szyną o wysokości 7,5 mm a 15 mm?
Szyna o wysokości 15 mm (taka jak ten model) oferuje znacznie większą wytrzymałość mechaniczną na zginanie, co jest rekomendowane przy montażu ciężkich aparatów lub w miejscach narażonych na wibracje.
