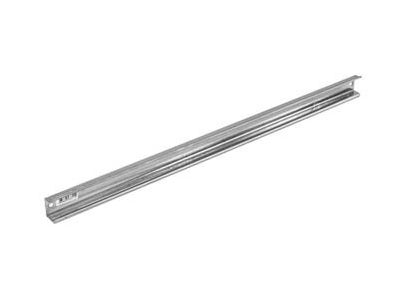

Szyna montażowa 35/15 1,5 stalowa 465mm (500) TH-S 2 | 002911042 Eti

Opis i Kluczowe Cechy

Szyna montażowa TH-S 2 o wymiarach 35/15 mm to profesjonalny element konstrukcyjny przeznaczony do stabilnego osadzania aparatury modułowej w rozdzielnicach elektrycznych. Produkt marki ETI charakteryzuje się długością 465 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudów o standardowych szerokościach. Wykonanie ze stali o grubości 1,5 mm gwarantuje wysoką sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru zamontowanych komponentów, takich jak wyłączniki nadprądowe, różnicowoprądowe czy rozłączniki izolacyjne.

• Wysoki profil 15 mm: Zapewnia zwiększoną wytrzymałość na zginanie w porównaniu do standardowych szyn niskich.
• Materiał: Wysokiej jakości stal zabezpieczona przed korozją, co wydłuża żywotność instalacji.
• Uniwersalność: Kompatybilność ze wszystkimi urządzeniami przystosowanymi do montażu na szynie DIN 35 mm.
• Precyzja wykonania: Gwarantuje pewne trzymanie zatrzasków aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi standardami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania normy EN 60715, która definiuje wymiary i parametry techniczne dla szyn profilowych typu kapeluszowego stosowanych do montażu aparatury elektrycznej w instalacjach niskiego napięcia. Dzięki temu użytkownik ma pewność pełnej kompatybilności z osprzętem różnych producentów oraz bezpieczeństwa eksploatacji.

Zastosowanie

Szyna TH-S 2 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, szaf sterowniczych oraz skrzynek bezpiecznikowych. Jest kluczowym elementem przy budowie systemów zasilania, gdzie służy jako baza montażowa dla:

• Wyłączników nadprądowych (MCB) chroniących obwody przed skutkami zwarć i przeciążeń.
• Wyłączników różnicowoprądowych (RCCB) zapewniających ochronę przeciwporażeniową.
• Rozłączników izolacyjnych oraz styczników i przekaźników w układach automatyki.
• Bloków rozdzielczych i złączek szynowych wykorzystywanych do mostkowania zasilania.

Wskazówki Montażowe

Podczas instalacji szyny montażowej 35/15 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Mocowanie do podłoża: Zaleca się stosowanie odpowiednich wkrętów lub nitów w odstępach zapewniających stabilność całej konstrukcji, szczególnie przy pełnym obciążeniu aparatami.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć profesjonalnego przecinaka do szyn DIN, aby uniknąć deformacji profilu i zapewnić gładkie krawędzie.
• Odstęp od pleców obudowy: Dzięki wysokości 15 mm, szyna zapewnia dodatkową przestrzeń pod aparaturą, co ułatwia prowadzenie przewodów o większych przekrojach.
• Uziemienie: W systemach wymagających wyrównania potencjałów, szyna stalowa powinna być odpowiednio połączona z szyną PE.

FAQ

• Czy szyna nadaje się do ciężkich aparatów? Tak, dzięki grubości stali 1,5 mm i profilowi o wysokości 15 mm, szyna ta posiada znacznie większą nośność niż standardowe szyny 35/7,5.
• Czy produkt jest odporny na rdzę? Szyna jest wykonana ze stali poddanej procesom zabezpieczającym, co chroni ją przed korozją w typowych warunkach wewnątrzbudynkowych.
• Jaka jest dokładna długość szyny? Długość tego konkretnego modelu wynosi 465 mm, co jest wymiarem dedykowanym do konkretnych systemów obudów ETI i innych producentów.
