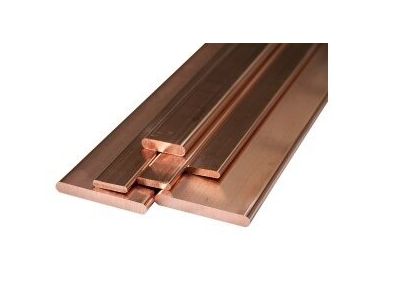

Szyna miedziana, płaskownik Cu M1E Z4 20X5 L-4000 (1szt=~3,53kg) | WEG-002409 Metall-Express

Opis i Kluczowe Cechy

Szyna miedziana wykonana z wysokogatunkowego płaskownika Cu M1E Z4 o wymiarach 20x5 mm to fundament nowoczesnych systemów dystrybucji energii. Wykorzystanie miedzi elektrolitycznej w gatunku M1E gwarantuje najwyższą przewodność elektryczną oraz doskonałą odporność na korozję, co jest kluczowe w długofalowej eksploatacji rozdzielnic. Przekrój poprzeczny wynoszący 100 mm² pozwala na efektywne przenoszenie znacznych obciążeń prądowych przy minimalnych stratach mocy, co czyni ten produkt idealną alternatywą dla grubych i trudnych w układaniu kabli zasilających.

• Wysoka czystość materiału: Miedź M1E zapewnia optymalne parametry przewodzenia prądu stałego i zmiennego.
• Wymiary precyzyjne: Szerokość 20 mm i grubość 5 mm umożliwiają łatwe dopasowanie do standardowych wsporników izolacyjnych.
• Długość handlowa: Odcinek 4000 mm pozwala na optymalizację cięcia i minimalizację odpadów podczas prefabrykacji szaf.
• Waga: Masa około 3,53 kg świadczy o solidności i gęstości materiału, co przekłada się na wysoką pojemność cieplną.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami hutniczymi i elektrycznymi obowiązującymi dla miedzi elektrolitycznej w gatunku M1E (Cu-ETP). Spełnia wymagania dotyczące tolerancji wymiarowych oraz składu chemicznego, co jest niezbędne do uzyskania certyfikacji dla gotowych rozdzielnic niskiego napięcia. Płaskownik charakteryzuje się odpowiednią twardością w stanie Z4, co zapewnia stabilność mechaniczną przy jednoczesnym zachowaniu możliwości obróbki plastycznej.

Zastosowanie

Szyna miedziana Metall-Express znajduje szerokie zastosowanie w profesjonalnym sektorze elektroenergetycznym. Jest niezastąpiona w budowie głównych torów prądowych w rozdzielniach elektrycznych oraz szafach sterowniczych. Dzięki swojej sztywności i przewodności, idealnie nadaje się do:

• Bezpośredniego podłączania wyłączników mocy i rozłączników bezpiecznikowych.
• Tworzenia mostów szynowych między sekcjami rozdzielnicy.
• Wyprowadzeń prądowych z prądnic i transformatorów.
• Budowy systemów uziemiających i szyn wyrównawczych (GSU/MSU).
• Zastępowania wiązek kablowych w miejscach o ograniczonej przestrzeni montażowej.

Wskazówki Montażowe

Podczas montażu szyn miedzianych 20x5 mm należy zwrócić szczególną uwagę na jakość połączeń stykowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie z wytycznymi dla danej klasy śruby (np. M8 lub M10). Przed skręceniem, powierzchnie stykowe powinny być oczyszczone z warstwy tlenków. W przypadku łączenia miedzi z elementami aluminiowymi, konieczne jest zastosowanie podkładek bimetalowych (Al-Cu), aby zapobiec korozji elektrochemicznej. Szyny należy montować na dedykowanych wspornikach izolacyjnych, zachowując odstępy izolacyjne zgodne z napięciem znamionowym izolacji układu.

FAQ

• Czy szynę można wyginać? Tak, miedź w gatunku M1E Z4 pozwala na gięcie pod kątem 90 stopni przy zachowaniu odpowiedniego promienia gięcia, co ułatwia dopasowanie do architektury szafy.
• Jaki jest prąd znamionowy tej szyny? Obciążalność prądowa zależy od warunków chłodzenia i temperatury otoczenia, jednak przekrój 100 mm² pozwala na bezpieczną pracę w szerokim zakresie prądów roboczych typowych dla rozdzielnic obiektowych.
• Czy produkt nadaje się do pracy na zewnątrz? Miedź jest odporna na warunki atmosferyczne, jednak w środowiskach agresywnych chemicznie zaleca się dodatkowe cynowanie lub srebrzenie powierzchni szyn.
