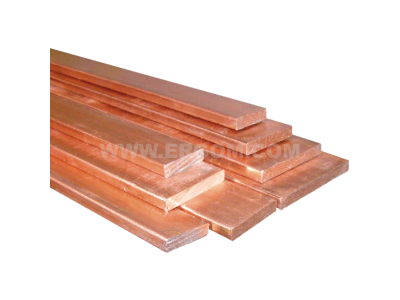

Szyna miedziana płaska PMP 25X5/2 | R32RZ-01010100201 Ergom

Alternatywny kod produktu: PMP 25X5/2

Opis i Kluczowe Cechy

Szyna miedziana płaska PMP 25X5/2 (symbol R32RZ-01010100201) to element do budowy połączeń głównych i rozdzielczych w instalacjach elektrycznych. Wymiary 25 x 5 mm oraz długość 2 m zapewniają optymalny przekrój dla przewodzenia prądów roboczych przy zachowaniu niskiej rezystancji. Wykonana z wysokiej jakości miedzi, gwarantuje trwałość i niezawodność połączeń w rozdzielnicach i szafach sterowniczych.

• Wymiary 25 x 5 mm: odpowiedni przekrój pozwala na prowadzenie obciążeń roboczych bez nadmiernego nagrzewania się szyny (szczegółowe wartości obciążalności prądowej należy dobrać zgodnie z normami i warunkami otoczenia).
• Długość 2 m: umożliwia wykonanie kilku odcinków szyny zbiorczej lub połączeń między aparaturą bez konieczności łączenia wielu krótkich elementów.
• Miedź o wysokiej czystości: niska rezystywność i dobra przewodność cieplna wpływają na stabilną pracę połączeń przy zmiennych obciążeniach.
• Powierzchnia płaska: ułatwia bezpośrednie łączenie z aparaturą modułową, listwami zaciskowymi oraz wykonywanie przyłączy wkręcanych lub skręcanych.
• Uniwersalność montażu: szynę można ciąć, wiercić i kształtować na wymiar, co pozwala dopasować ją do konkretnego układu rozdzielnicy.

Zgodność z Normami

Szyna miedziana PMP 25X5/2 jest produkowana zgodnie z ogólnie przyjętymi standardami europejskimi dotyczącymi kształtowników miedzianych do zastosowań elektroenergetycznych. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Ze względu na brak konkretnych numerów norm w danych źródłowych, zaleca się dobór obciążalności prądowej na podstawie ogólnie dostępnych tabel obciążalności szyn miedzianych (np. zgodnie z PN-EN 61439).

Zastosowanie

Szyna miedziana płaska sprawdza się wszędzie tam, gdzie wymagane jest wykonanie pewnych i niskooporowych połączeń między aparaturą rozdziału energii.

• Tworzenie szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia między wyłącznikami głównymi, rozłącznikami i bezpiecznikami w szafach sterowniczych.
• Wykonywanie połączeń między listwami zaciskowymi a aparaturą modułową w tablicach rozdzielczych.
• Budowa układów do rozdziału energii w obiektach przemysłowych, handlowych i mieszkalnych (w systemie szyn zbiorczych).

Wskazówki Montażowe

Montaż szyny miedzianej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że w rozdzielnicy nie ma napięcia resztkowego. Szynę montuje się na izolatorach wsporczych lub bezpośrednio w szafie za pomocą uchwytów. Dopuszczalne jest cięcie szyny na wymagane odcinki (np. piłą do metalu), wiercenie otworów pod śruby oraz gięcie na zimę (z zachowaniem promienia gięcia). Przekrój przewodów łączonych ze szyną dobierz zgodnie z obciążalnością prądową i normami. Moment dokręcania połączeń skręcanych stosuj według dokumentacji producenta użytych elementów łączeniowych (śrub, nakrętek, podkładek).

FAQ

• Jakie są wymiary szyny PMP 25X5/2? Wymiary wynoszą 25 mm szerokości, 5 mm grubości, a długość całkowita to 2 metry.
• Czy szyna może być przycięta na krótsze odcinki? Tak, miedź można ciąć narzędziami ręcznymi lub mechanicznymi. Należy pamiętać o ostatecznym zabezpieczeniu przeciętych krawędzi przed korozją (np. poprzez uszczelnienie lakierem).
• Czy szyna posiada uchwyty montażowe? Szyna jest dostarczana jako surowy profil płaski. Uchwyty, izolatory i elementy mocujące należy dobrać osobno, w zależności od konstrukcji rozdzielnicy.
