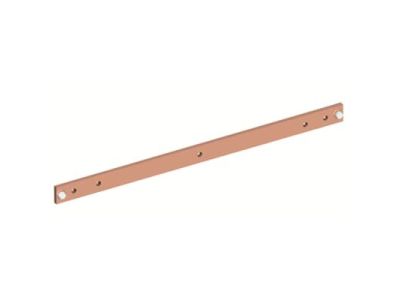

Szyna miedziana Cu 40x10mm, L=434mm, ZX2032 | 2CPX042226R9999 ABB

Alternatywny kod produktu: 2CPX042226R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm (symbol 2CPX042226R9999) o długości 434 mm to element dystrybucyjny do budowy rozdzielnic, szaf sterowniczych i układów zasilających. Wykonana z miedzi elektrolitycznej o wysokiej czystości (>99,9%) zapewnia niskie straty energii i doskonałą przewodność elektryczną. Przekrój 40x10 mm gwarantuje odpowiednią obciążalność prądową i stabilność mechaniczną podczas montażu.

• Miedź elektrolityczna (>99,9% Cu): Najwyższa czystość materiału minimalizuje rezystancję przejścia, co przekłada się na mniejsze straty mocy i nagrzewanie się toru prądowego.
• Przekrój 40x10 mm: Zapewnia optymalną obciążalność prądową (do 180 A przy temperaturze otoczenia 35°C) oraz stabilność mechaniczną podczas montażu aparatury.
• Długość 434 mm: Standardowa długość umożliwiająca precyzyjne przycięcie i montaż w typowych szafach rozdzielczych oraz szynowych systemach dystrybucyjnych.
• Wysoka przewodność cieplna: Szybkie odprowadzanie ciepła generowanego podczas przepływu prądu, co zwiększa trwałość instalacji i bezpieczeństwo eksploatacji.
• Odpowiedni dla napięcia do 690 V AC: Zgodna z wymaganiami dla systemów niskiego i średniego napięcia w instalacjach przemysłowych.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych (PN-EN 60439-1, PN-EN 61439-1). Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna miedziana Cu 40x10mm L=434mm znajduje szerokie zastosowanie w budowie rozdzielnic, układów zasilających i szaf sterowniczych.

• Budowa szyn zbiorczych w rozdzielnicach niskiego napięcia – dystrybucja energii do poszczególnych obwodów.
• Montaż w szafach sterowniczych jako szyna PE/N – uziemienie i połączenia neutralne.
• Wykorzystanie w układach zasilania rezerwowego (np. UPS) – stabilne połączenia o niskiej rezystancji.
• Stosowanie w przemysłowych systemach dystrybucji energii – tam, gdzie wymagana jest wysoka obciążalność prądowa i trwałość.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Szynę należy przyciąć do wymaganej długości przy użyciu specjalistycznego narzędzia (np. piły do metali), zachowując prostopadłość krawędzi. Po montażu należy oczyścić powierzchnie styku i zabezpieczyć je przed utlenianiem (np. pastą kontaktową). Moment dokręcania śrub należy dostosować do wymagań producenta aparatury (zalecenia znajdują się w dokumentacji technicznej).

FAQ

• Jaką obciążalność prądową ma szyna 40x10 mm? Typowa obciążalność szyny 40x10 mm przy temperaturze otoczenia 35°C wynosi około 180 A. Dokładną wartość należy zweryfikować w dokumentacji technicznej konkretnego systemu szynowego.
• Czy szyna wymaga dodatkowej obróbki powierzchniowej? Szyna dostarczana jest w stanie surowym (bez powłok). Zaleca się oczyszczenie powierzchni styku i zabezpieczenie przed utlenianiem za pomocą pasty kontaktowej lub cynowania.
• Czy szyna nadaje się do stosowania w układach zasilania rezerwowego? Tak, dzięki wysokiej przewodności miedzi i niskiej rezystancji przejścia, szyna Cu 40x10mm jest idealna do systemów zasilania awaryjnego, gdzie wymagana jest stabilność i niskie straty energii.
