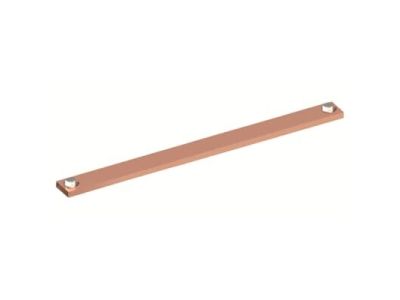

Szyna miedziana Cu 40x10mm, L=1246mm, CombiLine, ZX1035 | 2CPX041904R9999 ABB

Alternatywny kod produktu: 2CPX041904R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 40x10mm o długości 1246mm (symbol 2CPX041904R9999) z serii CombiLine to element modułowych tablic rozdzielczych przeznaczony do dystrybucji prądu o maksymalnym prądzie znamionowym do 850A. Wykonana z miedzi elektrolitycznej o wysokiej przewodności zapewnia minimalne straty energii i długotrwałą stabilność połączeń elektrycznych w instalacjach przemysłowych i budynkowych.

• Materiał Cu (miedź elektrolityczna): Wysoka przewodność elektryczna (minimalne straty mocy) i odporność na korozję, co gwarantuje długą żywotność szyny w wymagających warunkach.
• Wymiary 40x10mm: Optymalny przekrój dla prądów do 850A – zapewnia bezpieczne obciążenie i stabilność mechaniczną w rozdzielnicach.
• Długość 1246mm: Uniwersalny wymiar dostosowany do standardowych rozmiarów szaf modułowych, umożliwiający precyzyjne cięcie i montaż wg potrzeb instalacji.
• Prąd znamionowy 850A: Przeznaczona do zasilania głównych magistrali w rozdzielnicach średniego i dużego napięcia – spełnia wymagania wysokich obciążeń.
• Seria CombiLine: Kompatybilna z systemami modułowymi – umożliwia elastyczne projektowanie tablic rozdzielczych z zachowaniem jednolitego standardu połączeń.

Zgodność z Normami

Szyna miedziana CombiLine spełnia wymogi dyrektyw unijnych oraz międzynarodowych standardów dotyczących materiałów przewodzących w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE i jest zgodna z normami VDE, IEC oraz EN dotyczącymi szyn zbiorczych w rozdzielnicach. Gwarantuje to bezpieczeństwo i niezawodność w zastosowaniach profesjonalnych.

Zastosowanie

Szyna miedziana Cu 40x10mm 1246mm CombiLine to wszechstronny element do budowy i modernizacji modułowych tablic rozdzielczych, magistrali zasilających oraz punktów rozdziału prądu w instalacjach przemysłowych, budynkowych i energetycznych.

• Główna magistrala zasilająca w rozdzielnicach niskiego i średniego napięcia – dystrybucja prądu do poszczególnych obwodów.
• Modułowe tablice rozdzielcze w budynkach użyteczności publicznej, obiektach przemysłowych i komercyjnych – elastyczne projektowanie układów zasilania.
• Systemy zasilania awaryjnego (UPS) i agregaty prądotwórcze – stabilne połączenia o wysokim prądzie znamionowym.
• Stacje transformatorowe i szafy zasilające w sieciach energetycznych – trwałe i przewodzące rozwiązanie dla dużych obciążeń.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i normami instalacyjnymi. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę mocować przy użyciu dedykowanych uchwytów montażowych, zachowując odpowiednie odstępy między punktami mocowania (zalecane co 300–400mm w zależności od obciążenia). Dla zachowania ciągłości połączeń elektrycznych należy użyć specjalistycznych złączek lub lutowania (w zależności od wymagań projektu). Podczas cięcia szyny stosować narzędzia przeznaczone do obróbki miedzi, aby uniknąć uszkodzeń krawędzi i zachować przewodność.

FAQ

• Jakie jest zalecane obciążenie szyny Cu 40x10mm? Maksymalny prąd znamionowy wynosi 850A – wartość ta jest określona dla szyny wykonanej z miedzi elektrolitycznej o podanych wymiarach i w warunkach standardowych (temperatura otoczenia ≤ 35°C).
• Czy szyna jest kompatybilna z innymi systemami modułowymi? Tak – seria CombiLine została zaprojektowana do współpracy z systemami modułowych tablic rozdzielczych, co zapewnia jednolitość połączeń i ułatwia montaż.
• Jakie narzędzia są potrzebne do montażu? Do cięcia i wiercenia otworów w miedzi niezbędne są specjalistyczne narzędzia: piła do metalu, wiertarka z wiertłami do miedzi oraz klucze dynamometryczne do dokręcania złączek. W przypadku lutowania wymagane są dodatkowo lutownica, topnik i uchwyt termiczny.
