Szyna miedziana Cu 30x10mm szerokość 5PW 1250mm V1, A2, do samodzielnego montażu, CombiLine, ZX2352 | 2CPX042742R9999 ABB

Alternatywny kod produktu: 2CPX042742R9999

Opis i Kluczowe Cechy

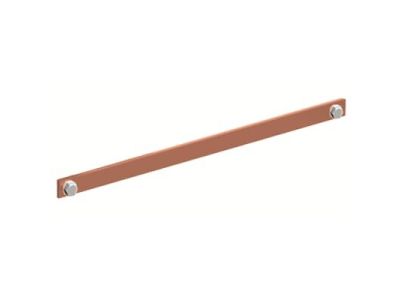

Szyna miedziana Cu 30x10mm o szerokości 5 modułów (5PW) i długości 1250 mm (symbol 2CPX042742R9999) to kluczowy element modułowych tablic rozdzielczych CombiLine. Przeznaczona do samodzielnego montażu, charakteryzuje się wysoką przewodnością elektryczną i mechaniczna stabilnością, co zapewnia niezawodne rozprowadzanie prądu o maksymalnym prądzie znamionowym 630A.

• Materiał miedź (Cu): Wysoka przewodność elektryczna i cieplna gwarantuje minimalne straty mocy i efektywne rozprowadzanie energii w instalacji.
• Wymiary 30x10mm: Kompaktowy profil zapewnia optymalne dopasowanie do standardowych szyn nośnych w tablicach rozdzielczych.
• Szerokość 5PW (1095mm): Zapewnia rozłożenie obciążeń na 5 modułów, umożliwiając elastyczne planowanie układu zasilania.
• Długość 1250mm: Wystarczająca do standardowych tablic rozdzielczych, pozwala na precyzyjne przycięcie pod indywidualne potrzeby instalacji.
• Maks. prąd 630A: Przeznaczona do średnich i dużych instalacji elektrycznych, gdzie wymagane jest niezawodne zasilanie wielu obwodów.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów stosowanych w instalacjach elektrycznych. Wykonana zgodnie z standardami jakości dla miedzi elektrotechnicznej, posiada deklarację zgodności CE.

Zastosowanie

Szyna miedziana Cu 30x10mm znajduje zastosowanie w modułowych tablicach rozdzielczych jako główna szyna zbiorcza lub szyna magistralowa.

• Główna szyna zasilająca w tablicach rozdzielczych CombiLine 5PW.
• Rozprowadzanie zasilania w średnich i dużych instalacjach przemysłowych oraz budynkowych.
• Podłączenie kilku obwodów zasilających do wspólnego punktu rozdzielczego.
• Montaż w szafach sterowniczych i rozdzielnicach o podwyższonych wymaganiach prądowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Szynę należy przyciąć na wymaganą długość, zachowując równe krawędzie i usuwając zadziory. Mocowanie do szyny nośnej tablicy rozdzielczej odbywa się za pomocą dedykowanych uchwytów lub śrub M6/M8, z zachowaniem zalecanego momentu dokręcania. Połączenia elektryczne wykonywać przy użyciu odpowiednich złączek lub śrub zaciskowych, zapewniając pewny kontakt i minimalny opór przejściowy. Po montażu przeprowadzić badanie ciągłości obwodu i rezystancji izolacji.

FAQ

• Czy szyna jest kompatybilna z innymi systemami tablic rozdzielczych? Szyna Cu 30x10mm 5PW została zaprojektowana dla systemu CombiLine, jednak jej wymiary standardowe pozwalają na zastosowanie w większości modułowych tablic rozdzielczych o szerokości 5 modułów.
• Jakie złączki należy stosować do podłączania przewodów? Zaleca się stosowanie złączek kablowych przystosowanych do miedzianych szyn zbiorczych, np. oczkowych lub widełkowych, dobranych do przekroju przewodów zgodnie z dokumentacją techniczną.
• Czy szyna wymaga specjalnego przygotowania powierzchni przed montażem? Powierzchnia szyny jest fabrycznie czyszczona i zabezpieczona, jednak przed montażem zaleca się sprawdzenie stanu ochrony przeciwutleniającej. W razie potrzeby można ją odtłuścić i nałożyć cienką warstwę smaru kontaktowego w miejscach połączeń.
