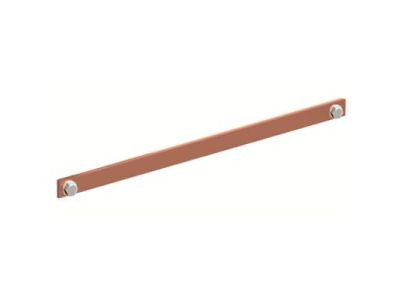

Szyna miedziana Cu 20x5mm szerokość 5PW 1250mm V1, A2, do samodzielnego montażu, CombiLine, ZX2328 | 2CPX042718R9999 ABB

Alternatywny kod produktu: 2CPX042718R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm o długości 1250mm i szerokości 5PW (5 modułów) to kluczowy element modułowych tablic rozdzielczych. Wykonana z miedzi elektrolitycznej klasy A2 (odporność na korozję) i przeznaczona do samodzielnego montażu w systemie CombiLine. Charakteryzuje się maksymalnym prądem znamionowym 320A, co umożliwia bezpieczne rozprowadzanie energii w instalacjach elektrycznych.

• Materiał miedź elektrolityczna A2: Wysoka przewodność elektryczna i odporność na korozję – gwarancja długotrwałej stabilności połączeń.
• Wymiary 20x5mm: Zoptymalizowany przekrój zapewnia niskie straty mocy i efektywne odprowadzanie ciepła.
• Długość 1250mm (5PW): Wystarczająca do standardowych rozdzielnic modułowych – minimalizuje ilość połączeń i zwiększa niezawodność instalacji.
• Maksymalny prąd 320A: Zapewnia bezpieczną pracę przy wysokich obciążeniach, zgodnie z wymaganiami norm dla tablic rozdzielczych.
• System CombiLine: Kompatybilność z szeroką gamą osprzętu modułowego, ułatwiająca projektowanie i modernizację instalacji.

Zgodność z Normami

Szyna spełnia wymogi norm europejskich dotyczących instalacji elektrycznych w budynkach (PN-HD 60364-5-52, PN-EN 61439-1) oraz posiada deklarację zgodności CE. Wyprodukowana zgodnie z wymaganiami dla miedzi elektrolitycznej klasy A2 wg normy PN-EN 13601.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie w modułowych tablicach rozdzielczych jako główna magistrala zasilania lub szyna zbiorcza.

• Rozdzielnice mieszkaniowe i przemysłowe – jako szyna zbiorcza dla obwodów głównych.
• Tablice rozdzielcze CombiLine – do montażu aparatury modułowej (wyłączników, styczników, zabezpieczeń).
• Instalacje energetyczne wymagające wysokiej obciążalności prądowej.
• Modernizacja istniejących instalacji – wymiana zużytych szyn na nowe o wyższej trwałości.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szynę mocować do szyny nośnej systemu CombiLine przy użyciu dedykowanych uchwytów (dostępnych osobno). Zachować odpowiednie odstępy między szynami zgodnie z dokumentacją techniczną. Po montażu przeprowadzić pomiar rezystancji połączeń i sprawdzić poprawność uziemienia. W przypadku cięcia szyny używać narzędzi do obróbki miedzi (unikać powstawania zadziorów).

FAQ

• Czy szyna może być stosowana w środowiskach o podwyższonej wilgotności? Tak, miedź klasy A2 charakteryzuje się wysoką odpornością na korozję, jednak zaleca się stosowanie w suchych pomieszczeniach lub w obudowach o odpowiednim stopniu ochrony (np. IP4X).
• Jaki jest maksymalny prąd ciągły szyny? Maksymalny prąd znamionowy wynosi 320A przy przekroju 20x5mm, co odpowiada standardowym wymaganiom dla szyn zbiorczych w tablicach rozdzielczych.
• Czy szyna wymaga specjalnego czyszczenia przed montażem? Nie jest wymagane specjalne czyszczenie, jednak zaleca się usunięcie ewentualnych zanieczyszczeń i tłuszczu z powierzchni styku w celu zapewnienia prawidłowego kontaktu elektrycznego.
