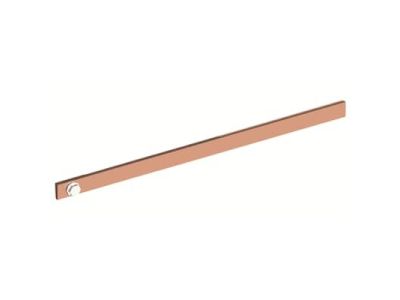

Szyna miedziana Cu 20x5mm, L=247mm, do samodzielnego montażu, CombiLine, ZX2106 | 2CPX042588R9999 ABB

Alternatywny kod produktu: 2CPX042588R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20x5mm o długości 247mm (symbol 2CPX042588R9999) to element modułowej tablicy rozdzielczej CombiLine przeznaczony do samodzielnego montażu. Wykonana z wysokiej jakości miedzi o szerokości 20mm i grubości 5mm, charakteryzuje się doskonałą przewodnością elektryczną, co minimalizuje straty mocy i nagrzewanie się instalacji.

• Materiał miedziany (Cu): Zapewnia najwyższą przewodność elektryczną (minimalne straty mocy) i odporność na korozję, co gwarantuje długotrwałą niezawodność połączeń.
• Wymiary 20x5mm: Optymalna geometria dla obciążeń prądowych do 320A – stabilna konstrukcja zapobiega odkształceniom termicznym.
• Długość 247mm: Precyzyjna długość dostosowana do modułowej konstrukcji tablicy CombiLine (szerokość panelu 1 moduł = 272mm).
• Do samodzielnego montażu: Umożliwia elastyczne kształtowanie instalacji wewnątrz rozdzielnicy zgodnie z indywidualnymi potrzebami.
• Prąd znamionowy 320A: Przeznaczona do zasilania obwodów głównych i rozdzielczych o wysokim zapotrzebowaniu na moc.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących materiałów przewodzących w instalacjach elektrycznych. Producent deklaruje zgodność z dyrektywami UE w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt posiada oznakowanie CE.

Zastosowanie

Szyna miedziana Cu 20x5mm znajduje zastosowanie jako element szyn zbiorczych w modułowych tablicach rozdzielczych, głównie w instalacjach przemysłowych, komercyjnych i budownictwie mieszkaniowym.

• Budowa szyn zbiorczych w tablicach rozdzielczych CombiLine – elastyczne kształtowanie układu szyn.
• Rozdzielnice główne i podrozdzielnice o prądzie znamionowym do 320A.
• Instalacje wymagające wysokiej przewodności i stabilności termicznej połączeń.
• Modułowe systemy rozdzielcze w budynkach użyteczności publicznej i zakładach przemysłowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną tablicy rozdzielczej. Przed rozpoczęciem prac należy odłączyć napięcie i zweryfikować dobór momentu dokręcania połączeń (zgodnie z zaleceniami producenta). Szynę mocować za pomocą dedykowanych uchwytów lub zacisków, zapewniając stabilne i przewodzące połączenie. Unikać nadmiernego zginania materiału – maksymalne odgięcia według specyfikacji systemu CombiLine. Po montażu sprawdzić ciągłość obwodu pomiarowo-kontrolnie.

FAQ

• Jakie są zalecane momenty dokręcania dla połączeń na tej szynie? Dokładne wartości nie zostały podane w danych produktu. Należy postępować zgodnie z dokumentacją techniczną systemu CombiLine lub zaleceniami producenta tablicy rozdzielczej.
• Czy szyna może być stosowana w środowiskach wilgotnych? Materiał miedziany charakteryzuje się dobrą odpornością na korozję, jednak zaleca się stosowanie w suchych lub chronionych przed wilgocią pomieszczeniach. Dla aplikacji zewnętrznych konieczna jest dodatkowa ochrona IP.
• Jakie akcesoria są dostępne do montażu tej szyny? Do szyny Cu 20x5mm w systemie CombiLine typowe akcesoria to: łączniki szynowe, izolatory dystansowe, zaciski szynowe i uchwyty mocujące. Dokładny asortyment zależy od konfiguracji tablicy rozdzielczej.
