Szyna miedziana Cu 20x5mm, L=246mm, CombiLine, ZX1013 | 2CPX041882R9999 ABB

Alternatywny kod produktu: 2CPX041882R9999

Opis i Kluczowe Cechy

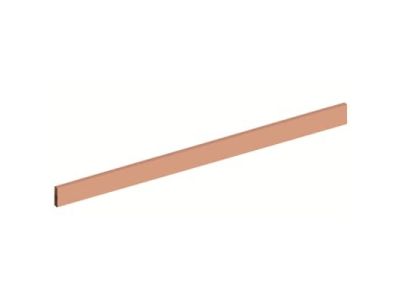

Szyna miedziana Cu 20x5 mm (symbol 2CPX041882R9999) o długości 246 mm zaprojektowana do montażu w modułowych tablicach rozdzielczych CombiLine. Charakteryzuje się wysoką przewodnością elektryczną i termiczną, co zapewnia efektywne rozprowadzanie prądu o maksymalnym prądzie znamionowym 320 A. Prosta konstrukcja ułatwia montaż w szynach nośnych TH 35 mm.

• Przekrój 20x5 mm: Zapewnia niską rezystancję i minimalne straty mocy przy przewodzeniu prądu do 320 A.
• Długość 246 mm: Optymalna dla standardowych modułowych tablic rozdzielczych, kompatybilna z szerokością panelu 1 jednostki.
• Materiał miedź Cu-ETP: Wysoka przewodność elektryczna (min. 56 m/Ω·mm²) i odporność na korozję gwarantują długotrwałą niezawodność.
• Max prąd 320 A: Przeznaczona do zasilania głównych obwodów w rozdzielnicach niskiego napięcia.
• Montaż na szynie TH 35 mm: Szybkie i pewne mocowanie za pomocą zatrzasków, bez dodatkowych narzędzi.

Zgodność z Normami

Szyna miedziana spełnia wymagania norm europejskich dotyczących materiałów i bezpieczeństwa w instalacjach elektrycznych niskiego napięcia, w tym normy PN-EN 61439-1 oraz PN-EN 60439-1. Posiada deklarację zgodności CE.

Zastosowanie

Szyna miedziana Cu 20x5 mm przeznaczona jest do budowy i modernizacji modułowych tablic rozdzielczych w instalacjach elektrycznych niskiego napięcia.

• Główne szyny zbiorcze w modułowych tablicach rozdzielczych CombiLine.
• Rozprowadzanie prądu w rozdzielnicach budynkowych i przemysłowych.
• Zasilanie obwodów głównych o maksymalnym obciążeniu 320 A.
• Montaż w szafach sterowniczych i rozdzielniach przemysłowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Szynę należy zamocować na szynie nośnej TH 35 mm, dociskając ją zatrzaskiem do pełnego zablokowania. Należy zapewnić odpowiednie odstępy izolacyjne między szynami zgodnie z dokumentacją techniczną tablicy rozdzielczej. Przed podłączeniem przewodów upewnić się, że wszystkie połączenia są dokręcone z wymaganym momentem obrotowym (zgodnie z normami producenta tablicy).

FAQ

• Jaki jest materiał szyny? Szyna wykonana jest z miedzi elektrolitycznej Cu-ETP o czystości min. 99,9%, co gwarantuje wysoką przewodność elektryczną i odporność na korozję.
• Czy szyna nadaje się do montażu w rozdzielnicach przemysłowych? Tak, szyna miedziana Cu 20x5 mm jest przeznaczona do stosowania w rozdzielnicach niskiego napięcia, w tym przemysłowych, dzięki wysokiej obciążalności prądowej 320 A.
• Jakie są zalecane odstępy między szynami? Odstępy izolacyjne należy dobierać zgodnie z dokumentacją techniczną konkretnej tablicy rozdzielczej. Standardowe odstępy dla szyn Cu 20x5 mm wynoszą co najmniej 10 mm w powietrzu.
