Szyna miedziana Cu 20x5mm, L=1247mm, CombiLine, ZX2110 | 2CPX042592R9999 ABB

Alternatywny kod produktu: 2CPX042592R9999

Opis i Kluczowe Cechy

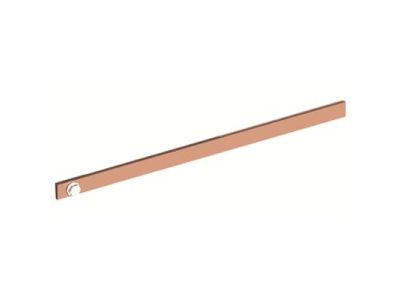

Szyna miedziana Cu 20×5 mm o długości 1247 mm (symbol 2CPX042592R9999) to element modułowych tablic rozdzielczych CombiLine, zaprojektowany do przenoszenia prądu znamionowego o wartości 320 A. Wysoka przewodność elektryczna miedzi gwarantuje minimalne straty mocy i efektywną dystrybucję energii w instalacjach niskiego napięcia. Kompatybilna z systemami modułowymi, ułatwia organizację obwodów w tablicach rozdzielczych.

• Przekrój 20×5 mm: Zapewnia odpowiednią wytrzymałość mechaniczną oraz niską rezystancję, co przekłada się na stabilną pracę instalacji przy obciążeniu do 320 A.
• Długość 1247 mm: Wystarczająca do montażu w standardowych szafach rozdzielczych o szerokości panelu 5 modułów (1272 mm), z niewielkim zapasem na ucięcie lub dopasowanie.
• Materiał miedziany (Cu): Wysoka przewodność elektryczna (ok. 58 MS/m) i odporność na korozję gwarantują długotrwałą i bezawaryjną pracę w środowisku instalacji elektrycznych.
• Modułowa konstrukcja: Łatwość montażu w systemach CombiLine, kompatybilność z osprzętem modułowym (wyłączniki, rozłączniki, zabezpieczenia).
• Prąd znamionowy 320 A: Odpowiednia obciążalność dla większości instalacji przemysłowych i budynków użyteczności publicznej.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dotyczących przewodów i szyn zbiorczych w instalacjach elektrycznych (w tym PN-EN 60439-1). Produkt posiada deklarację zgodności CE i jest kompatybilny z systemami modułowymi zgodnymi z normami IEC 61439.

Zastosowanie

Szyna miedziana Cu 20×5 mm znajduje zastosowanie jako szyna zbiorcza w modułowych tablicach rozdzielczych, szczególnie w instalacjach wymagających wysokiej obciążalności prądowej i organizacji obwodów.

• Modułowe tablice rozdzielcze CombiLine – dystrybucja energii w budynkach mieszkalnych i użyteczności publicznej.
• Instalacje przemysłowe – zasilanie maszyn i urządzeń o wysokim poborze mocy.
• Centra danych i serwerownie – zapewnienie stabilnego rozdziału energii do szaf rackowych.
• Obiekty o podwyższonych wymaganiach bezpieczeństwa – szyny miedziane minimalizują straty energii i ryzyko przegrzewania.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu CombiLine. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szynę mocować do szyn nośnych za pomocą dedykowanych uchwytów, zachowując odpowiednie odstępy między szynami (zgodnie z normą). Podczas montażu zwrócić uwagę na dobór momentu dokręcania połączeń śrubowych (zalecane wartości znajdują się w dokumentacji producenta). Po zamontowaniu przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Czy szyna może być stosowana w środowiskach agresywnych chemicznie? Miedź charakteryzuje się dobrą odpornością na korozję, jednak w środowiskach o wysokiej agresywności chemicznej (np. zakłady chemiczne) zaleca się dodatkową ochronę antykorozyjną lub stosowanie szyn pokrytych powłoką (np. srebrzeniem).
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma szyna? Maksymalny prąd zwarciowy nie został określony w danych produktu – sprawdź dokumentację techniczną systemu CombiLine lub kartę katalogową producenta.
• Czy szyna wymaga dodatkowego chłodzenia? W standardowych warunkach pracy (temperatura otoczenia do 35°C) szyna Cu 20×5 mm o prądzie znamionowym 320 A nie wymaga dodatkowego chłodzenia. W przypadku wysokich obciążeń lub temperatur otoczenia powyżej 35°C zaleca się zwiększenie odstępów między szynami lub stosowanie wentylacji wymuszonej.
