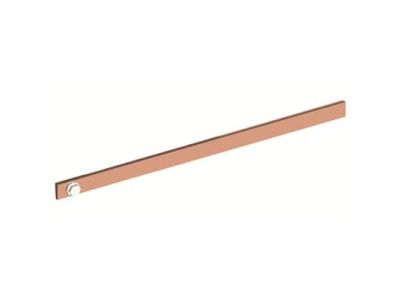

Szyna miedziana Cu 20x5mm, L=1027mm, CombiLine, ZX2115 | 2CPX042596R9999 ABB

Alternatywny kod produktu: 2CPX042596R9999

Opis i Kluczowe Cechy

Szyna miedziana Cu 20×5 mm o długości 1027 mm (symbol 2CPX042596R9999) z serii CombiLine to element modułowych tablic rozdzielczych, przeznaczony do budowy szyn zbiorczych. Miedź jako materiał charakteryzuje się wysoką przewodnością elektryczną (maksymalny prąd znamionowy 320 A), co gwarantuje efektywny transport energii i minimalizację strat cieplnych w instalacjach elektrycznych.

• Przekrój 20×5 mm: Zapewnia odpowiednią wytrzymałość mechaniczną przy zachowaniu niskiego rezystancji, co przekłada się na efektywność energetyczną systemu.
• Długość 1027 mm: Dostosowana do standardowych wymiarów modułowych tablic rozdzielczych – umożliwia precyzyjne przycięcie i montaż bez konieczności łączenia wielu odcinków.
• Materiał miedź Cu: Wysoka przewodność elektryczna (320 A) i odporność na korozję – gwarancja długotrwałej niezawodności połączeń.
• Seria CombiLine: Kompatybilność z systemami modułowych tablic rozdzielczych – szybki montaż i elastyczność konfiguracji.
• Stabilność termiczna: Niskie straty energii i minimalne nagrzewanie się podczas pracy przy dużych obciążeniach.

Zgodność z Normami

Szyna spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Zaprojektowana zgodnie z normami PN-EN 61439 oraz PN-EN 60439 dla aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE.

Zastosowanie

Szyna miedziana Cu 20×5 mm znajduje zastosowanie w budowie szyn zbiorczych w modułowych tablicach rozdzielczych, szafach sterowniczych oraz rozdzielniach budynkowych i przemysłowych.

• Budowa szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Montaż w systemach CombiLine do tworzenia elastycznych układów zasilania.
• Stosowanie w instalacjach wymagających wysokiej przewodności prądu (>320 A).
• Wykorzystanie jako element dystrybucji energii w szafach sterowniczych maszyn przemysłowych.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Szynę należy przyciąć do wymaganego rozmiaru (np. 1027 mm) z zachowaniem prostopadłości krawędzi. Mocowanie odbywa się za pomocą dedykowanych uchwytów lub wkrętów w odpowiednich odstępach (zalecane co 300–400 mm). Należy zapewnić odpowiednią wentylację, aby uniknąć nadmiernego nagrzewania się szyny podczas pracy przy maksymalnym obciążeniu 320 A.

FAQ

• Jaki jest maksymalny prąd znamionowy szyny? Maksymalny prąd znamionowy wynosi 320 A – wartość określona dla standardowych warunków pracy.
• Czy szynę można przycinać na wymiar? Tak, szyna miedziana Cu 20×5 mm może być dostosowywana do indywidualnych wymiarów tablicy rozdzielczej poprzez przycięcie piłą do metalu.
• Jaka jest kompatybilność z innymi systemami? Szyna jest zaprojektowana do współpracy z systemami modułowymi CombiLine – można ją stosować w dowolnych modułowych tablicach rozdzielczych zgodnych z normami PN-EN 61439.
