Szyna miedziana Cu 20x5mm 1F, CombiLine, ZX1052 | 2CPX041918R9999 ABB

Alternatywny kod produktu: 2CPX041918R9999

Opis i Kluczowe Cechy

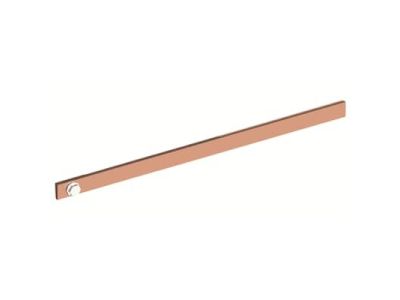

Szyna miedziana Cu 20x5mm 1F (symbol 2CPX041918R9999) to element modułowy dedykowany do montażu w tablicach rozdzielczych systemu CombiLine. Wykonana z miedzi elektrolitycznej o wysokiej przewodności elektrycznej, zapewnia niskie straty mocy i stabilne parametry przy przepływie prądu do 320 A. Szerokość 20 mm i grubość 5 mm umożliwiają precyzyjne rozmieszczenie w szynach nośnych o szerokości panelu 1 modułu (298 mm).

• Miedź elektrolityczna Cu: Gwarantuje wysoką przewodność elektryczną (minimalne straty mocy) i odporność na korozję, co wydłuża żywotność instalacji.
• Prąd znamionowy 320 A: Przeznaczona do zasilania obwodów głównych i rozdzielczych w tablicach rozdzielczych o średnim i dużym obciążeniu.
• Wymiary 20x5 mm: Kompaktowa konstrukcja ułatwia montaż w szynach nośnych, zapewniając stabilne mocowanie przewodów.
• Modułowość systemu CombiLine: Możliwość dowolnego konfigurowania układu szyn w tablicy rozdzielczej dzięki systemowi modułowemu o szerokości 1 modułu (298 mm).
• Wytrzymałość mechaniczna: Odporna na ugięcia i odkształcenia podczas montażu, co zapobiega luzowaniu się połączeń.

Zgodność z Normami

Szyna spełnia wymagania norm europejskich dla aparatury modułowej oraz dyrektyw unijnych w zakresie bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest kompatybilna z systemami rozdzielnic zgodnymi z IEC 61439.

Zastosowanie

Szyna miedziana Cu 20x5mm 1F znajduje zastosowanie w modułowych tablicach rozdzielczych CombiLine, gdzie wymagane jest niezawodne rozprowadzenie prądu o wysokim natężeniu.

• Główne szyny zasilające w tablicach rozdzielczych budynków mieszkalnych i komercyjnych.
• Rozdzielcze szyny w szafach sterowniczych maszyn przemysłowych.
• Sekcje zasilające w systemach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych.
• Konfiguracje zasilania w rozdzielnicach przemysłowych o podwyższonych wymaganiach prądowych.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją systemu CombiLine. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji i upewnić się, że szyna jest odpowiednio dobrana do prądu znamionowego obwodu. Mocowanie odbywa się za pomocą dedykowanych śrub lub zacisków w szynach nośnych o szerokości 298 mm (1 moduł). Należy zachować odpowiednie odstępy między szynami zgodnie z normami instalacyjnymi, aby zapewnić odpowiednie chłodzenie i wentylację. Po montażu należy dokręcić wszystkie połączenia z zalecanym momentem obrotowym.

FAQ

• Czy szyna jest kompatybilna z innymi systemami szynowymi? Tak, szyna Cu 20x5mm 1F jest projektowana do współpracy z systemem CombiLine, jednak jej wymiary umożliwiają zastosowanie w większości szyn nośnych o standardowej szerokości 298 mm.
• Jaki jest maksymalny prąd ciągły? Maksymalny prąd znamionowy wynosi 320 A – wartość ta odpowiada standardowym wymaganiom dla obwodów głównych w tablicach rozdzielczych.
• Czy szyna wymaga specjalnego przygotowania powierzchni? Nie – miedź elektrolityczna charakteryzuje się naturalną odpornością na korozję, jednak zaleca się stosowanie środków antykorozyjnych w środowiskach agresywnych chemicznie.
