Szyna łączeniowa widełkowa 4P 100A 16mm2 56-moduły IZ16/4F/56 | 002921070 Eti

Alternatywny kod produktu: IZ16/4F/56

Opis i Kluczowe Cechy

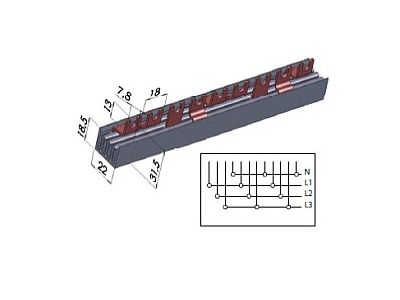

Szyna łączeniowa widełkowa IZ16/4F/56 (symbol 002921070) to czterobiegunowe (4P) akcesorium montowane na szynie TH35, przeznaczone do mostkowania zacisków w wyłącznikach nadprądowych, różnicowoprądowych oraz rozłącznikach. Dzięki prądowi znamionowemu 100 A i przekrojowi przewodu 16 mm² umożliwia bezpieczne i pewne łączenie obwodów w rozdzielnicach o wysokim zapotrzebowaniu mocy. Długość 56 modułów pozwala na wykonanie ciągłych połączeń wzdłuż całego rzędu aparatury, minimalizując liczbę dodatkowych przewodów mostkowych.

• Prąd znamionowy 100 A: gwarantuje niezawodne przewodzenie prądów roboczych w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków – idealny do zastosowań w instalacjach przemysłowych i komercyjnych.
• Przekrój 16 mm²: zapewnia niską rezystancję połączeń i minimalne straty mocy, co przekłada się na stabilną pracę zabezpieczeń i odbiorników.
• 4-biegunowa (4P): umożliwia jednoczesne mostkowanie wszystkich faz (L1, L2, L3) oraz przewodu neutralnego (N), co upraszcza okablowanie w układach trójfazowych.
• Długość 56 modułów: pozwala na łączenie nawet długich szeregów aparatury modułowej bez konieczności stosowania wielu krótkich szyn, co skraca czas montażu i poprawia estetykę rozdzielnicy.
• Konstrukcja widełkowa: ułatwia szybkie i pewne osadzenie na zaciskach aparatów, zapewniając powtarzalny docisk i niską rezystancję styku.

Zgodność z Normami

Szyna IZ16/4F/56 jest zgodna z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza jej bezpieczeństwo i jakość wykonania. Przeznaczona do montażu w rozdzielnicach spełniających wymagania odpowiednich przepisów dotyczących instalacji elektrycznych.

Zastosowanie

Szyna widełkowa IZ16/4F/56 znajduje zastosowanie wszędzie tam, gdzie konieczne jest równoległe łączenie aparatury modułowej w celu rozprowadzenia zasilania lub sygnałów. Ułatwia tworzenie przejrzystych i niezawodnych połączeń w rozdzielnicach.

• Mostkowanie zasilania faz (L1, L2, L3) i neutralnego (N) w wyłącznikach nadprądowych, różnicowoprądowych oraz rozłącznikach w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyn zbiorczych w szafach sterowniczych do zasilania styczników, przekaźników i innych urządzeń modułowych.
• Łączenie długich ciągów aparatury w instalacjach przemysłowych, biurowych i mieszkaniowych o dużym zapotrzebowaniu na prąd.
• Zastępowanie wielożyłowych przewodów mostkowych jednym elementem, co redukuje liczbę połączeń i zwiększa bezpieczeństwo eksploatacji.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy mocować na szynie DIN TH35 zgodnie z zaleceniami producenta. Dokręcaj śruby zacisków momentem podanym w dokumentacji technicznej. Dobierz przekrój przewodów przyłączanych do szyny do prądu znamionowego 100 A. Pamiętaj o zachowaniu odpowiednich odstępów izolacyjnych i szczelin powietrznych.

FAQ

• Czy szyna IZ16/4F/56 nadaje się do mostkowania wyłączników różnicowoprądowych? Tak, jest przeznaczona do wyłączników nadprądowych, różnicowoprądowych oraz rozłączników posiadających zaciski widełkowe. Należy upewnić się, że rozstaw i konstrukcja zacisków aparatu są kompatybilne.
• Jaką długość ma szyna w milimetrach? Długość odpowiada 56 standardowym modułom – w rozdzielnicach modułowych jeden moduł to 18 mm, co daje łączną długość około 1008 mm. Dokładny wymiar może nieznacznie różnić się w zależności od tolerancji wykonania.
• Czy szyna jest izolowana? Szyna widełkowa wykonana jest z miedzi lub stopu miedzi i nie posiada izolacji na całej długości – izolacja występuje jedynie w obszarze widełek (poprzez tworzywo sztuczne). Podczas montażu należy zachować ostrożność, aby nie dopuścić do zwarć, zachowując wymagane odstępy izolacyjne.
