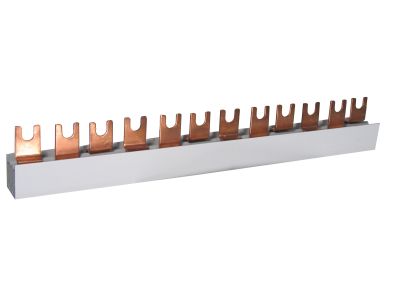

Szyna łączeniowa widełkowa 3P 80A 12mm2 18-modułów IZ12/3F/18 | 002921022 Eti

Opis i Kluczowe Cechy

Szyna łączeniowa widełkowa IZ12/3F/18 marki ETI to profesjonalny komponent elektroinstalacyjny zaprojektowany do efektywnego i bezpiecznego rozdzielania zasilania w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją trójfazową (3P), co pozwala na jednoczesne zasilenie szeregu aparatury modułowej, takiej jak wyłączniki nadprądowe czy różnicowoprądowe, przy zachowaniu najwyższych standardów bezpieczeństwa. Przekrój poprzeczny szyny wynosi 12 mm², co przekłada się na obciążalność prądową rzędu 80A, umożliwiając pracę w wymagających układach o dużym natężeniu prądu bez ryzyka przegrzania styków.

• Konstrukcja widełkowa: Zapewnia pewne i stabilne połączenie pod zaciski śrubowe aparatury modułowej.
• Długość 18 modułów: Pozwala na szybkie połączenie do 18 modułów o standardowej szerokości 18 mm, co znacząco skraca czas prefabrykacji rozdzielnicy.
• Wysoka przewodność: Wykonanie z miedzi o wysokiej czystości gwarantuje minimalne straty energii i niską rezystancję przejścia.
• Izolacja dielektryczna: Zastosowanie wysokiej jakości tworzywa izolacyjnego chroni przed przypadkowym dotykiem części pod napięciem oraz zwarciami międzyfazowymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Szyna IZ12/3F/18 spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej przydatność do profesjonalnych zastosowań przemysłowych i budowlanych. Posiada certyfikację CE, co jest gwarancją bezpieczeństwa użytkowania oraz pełnej kompatybilności z aparaturą modułową różnych producentów, o ile posiadają one zaciski przystosowane do przyłączy widełkowych.

Zastosowanie

Szyna łączeniowa ETI znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest niezastąpiona w:

• Rozdzielnicach mieszkaniowych: Do łączenia wyłączników nadprądowych chroniących poszczególne obwody.
• Szafach sterowniczych: Gdzie wymagane jest uporządkowane i przejrzyste prowadzenie zasilania do komponentów automatyki.
• Instalacjach przemysłowych: Dzięki obciążalności 80A doskonale radzi sobie w układach zasilających maszyny i urządzenia o większym poborze mocy.
• Modernizacjach: Umożliwia szybką wymianę starego typu mostkowania przewodami na nowoczesny system szynowy, co poprawia estetykę i bezpieczeństwo szafy.

Wskazówki Montażowe

Podczas montażu szyny IZ12/3F/18 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Moment dokręcania: Śruby zacisków aparatury powinny być dokręcone z momentem zalecanym przez producenta aparatu (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić optymalny styk elektryczny.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie oczyścić krawędzie z opiłków i założyć dedykowane zaślepki końcowe (izolacyjne).
• Pozycjonowanie: Widełki szyny powinny być precyzyjnie osadzone w zaciskach, pod klatką zaciskową lub w dedykowanym miejscu na szynę widełkową, zależnie od konstrukcji aparatu.

FAQ

1. Czy szyna IZ12/3F/18 pasuje do aparatów innych producentów niż ETI?
Tak, szyna jest wykonana w standardzie modułowym i pasuje do większości aparatury modułowej dostępnej na rynku, która posiada gniazda na przyłącza widełkowe.

2. Jaki jest maksymalny prąd pracy tej szyny?
Maksymalny prąd znamionowy wynosi 80A, co przy przekroju 12 mm² zapewnia bezpieczną pracę w standardowych warunkach temperaturowych.

3. Czy szynę można docinać na mniejszą liczbę modułów?
Tak, szynę można dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i zabezpieczeniu końców szyny izolacją.
