Szyna łączeniowa widełkowa 3P 100A 16mm2 54- moduł IZ16/3F/54 | 002921063 Eti

Opis i Kluczowe Cechy

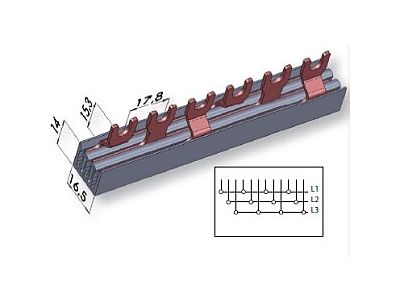

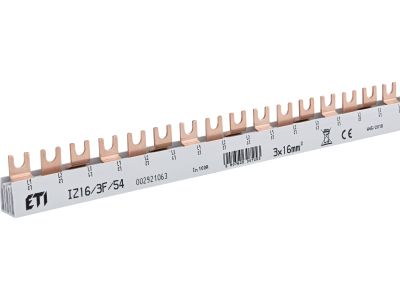

Szyna łączeniowa widełkowa IZ16/3F/54 marki ETI to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją trójfazową (3P), co pozwala na jednoczesne zasilanie trzech rzędów aparatury modułowej. Przekrój poprzeczny miedzianego przewodnika wynosi 16 mm², co przekłada się na wysoką obciążalność prądową wynoszącą aż 100A. Dzięki długości wynoszącej 54 moduły, szyna umożliwia mostkowanie szerokiego zestawu aparatów bez konieczności stosowania licznych, kłopotliwych mostków kablowych.

• Wysoka obciążalność: Prąd znamionowy 100A pozwala na obsługę rozbudowanych obwodów o dużym zapotrzebowaniu na moc.
• Solidna konstrukcja: Wykonanie z wysokiej jakości miedzi gwarantuje niską rezystancję styku i minimalne straty energii.
• Izolacja: Zastosowanie trwałego tworzywa izolacyjnego zapewnia wysoki stopień bezpieczeństwa i odporność na przebicia elektryczne.
• Uniwersalność: Typ widełkowy końcówek zapewnia pewne osadzenie pod zaciskami śrubowymi aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Szyna spełnia wymagania bezpieczeństwa, co potwierdzają certyfikaty dopuszczające ją do użytku w profesjonalnych instalacjach elektrycznych. Zastosowane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe w przypadku wystąpienia przeciążeń wewnątrz rozdzielnicy.

Zastosowanie

Szyna IZ16/3F/54 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest dedykowana do współpracy z:

• Wyłącznikami nadprądowymi (MCB) serii ETIMAT,
• Wyłącznikami różnicowoprądowymi (RCCB) marki ETI,
• Rozłącznikami izolacyjnymi oraz inną aparaturą modułową montowaną na szynie DIN (TH35).

Głównym zadaniem szyny jest mostkowanie zasilania między poszczególnymi modułami, co znacząco redukuje czas montażu i eliminuje ryzyko błędów połączeniowych wynikających z nadmiaru przewodów wewnątrz szafy.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej IZ16/3F/54 należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi do cięcia miedzi i tworzyw sztucznych, a następnie dokładnie oczyścić krawędzie z opiłków metalu.
• Zaślepki końcowe: Po docięciu szyny bezwzględnie należy zastosować dedykowane zaślepki końcowe, aby zachować odpowiedni stopień ochrony i zapobiec przypadkowemu dotknięciu części pod napięciem.
• Pozycjonowanie: Widełki szyny powinny być precyzyjnie umieszczone w gniazdach zaciskowych pod klatką zacisku, a nie bezpośrednio pod łbem śruby, jeśli konstrukcja aparatu tego wymaga.

FAQ

1. Czy szynę IZ16/3F/54 można stosować z aparatami innych producentów?
Tak, szyna posiada standardowy rozstaw modułów i typ widełkowy, co czyni ją kompatybilną z większością aparatury modułowej dostępnej na rynku, o ile ich zaciski są przystosowane do przyłączy widełkowych.

2. Jaka jest maksymalna liczba modułów, które można połączyć tą szyną?
Szyna posiada 54 moduły, co pozwala na połączenie do 18 aparatów trójfazowych lub 54 aparatów jednofazowych w układzie naprzemiennym.

3. Czy szyna wymaga konserwacji?
W normalnych warunkach eksploatacji szyna nie wymaga konserwacji. Zaleca się jednak okresowy przegląd rozdzielnicy i sprawdzenie siły dociągu zacisków śrubowych, szczególnie w instalacjach narażonych na wibracje.
