Szyna łączeniowa widełkowa 2P 100A 16mm2 54-moduły IZ16/2F/54 | 002921067 Eti

Alternatywny kod produktu: IZ16/2F/54

Opis i Kluczowe Cechy

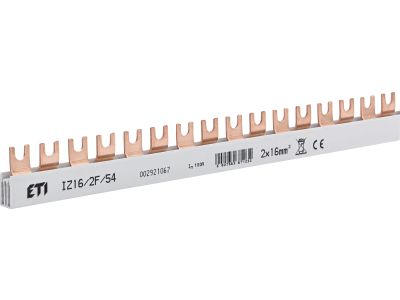

Szyna łączeniowa widełkowa IZ16/2F/54 marki ETI to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się dwufazową konstrukcją (2P), co pozwala na precyzyjne mostkowanie aparatury modułowej. Przekrój poprzeczny miedzianego elementu przewodzącego wynosi 16 mm², co przekłada się na wysoką obciążalność prądową wynoszącą aż 100 A. Dzięki długości wynoszącej 54 moduły, szyna umożliwia zasilenie szerokiego szeregu aparatów bez konieczności stosowania licznych mostków kablowych, co znacząco podnosi estetykę i przejrzystość instalacji.

• Wysoka obciążalność: Prąd znamionowy 100 A pozwala na pracę w wymagających obwodach rozdzielczych.
• Solidna konstrukcja: Wykonanie z wysokiej jakości miedzi gwarantuje niską rezystancję styku i minimalne straty energii.
• Izolacja: Zastosowanie wysokiej klasy tworzywa izolacyjnego zapewnia bezpieczeństwo użytkowania i odporność na przebicia.
• Uniwersalność: Typ widełkowy końcówek zapewnia kompatybilność z większością zacisków śrubowych aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania bezpieczeństwa, co potwierdzają certyfikaty zgodności z normami IEC/EN. Dzięki temu inżynierowie i instalatorzy mogą mieć pewność, że element ten zachowa swoje parametry techniczne nawet podczas długotrwałej eksploatacji pod pełnym obciążeniem znamionowym.

Zastosowanie

Szyna IZ16/2F/54 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest dedykowana jako wyposażenie dodatkowe do:

• Wyłączników nadprądowych (MCB) – do szybkiego łączenia zasilania wielu obwodów.
• Wyłączników różnicowoprądowych (RCCB) – ułatwiając integrację z resztą aparatury.
• Rozłączników izolacyjnych – zapewniając stabilne połączenie głównego toru zasilającego.
• Innych aparatów modułowych montowanych na szynie DIN TS35, które posiadają zaciski przystosowane do przyłączy widełkowych.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby zaciskowe aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury (zazwyczaj od 2 Nm do 3,5 Nm), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złącza.
• Docinanie: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a po przecięciu dokładnie oczyścić krawędzie i założyć dedykowane zaślepki końcowe, aby utrzymać odpowiedni stopień ochrony i odstępy izolacyjne.
• Pozycjonowanie: Widełki szyny powinny być precyzyjnie osadzone w zaciskach pod klatką zaciskową lub w dedykowanym miejscu dla szyn łączeniowych, zależnie od konstrukcji aparatu.

FAQ

1. Czy szynę IZ16/2F/54 można stosować z aparatami innych producentów niż ETI?
Tak, szyna jest kompatybilna z większością aparatury modułowej dostępnej na rynku, o ile posiada ona zaciski przystosowane do podłączenia szyn widełkowych.

2. Jaka jest maksymalna liczba modułów, które można zasilić tą szyną?
Szyna posiada 54 moduły, co pozwala na połączenie do 27 aparatów dwubiegunowych lub odpowiedniej kombinacji aparatów jedno- i wielobiegunowych w obrębie jednego rzędu rozdzielnicy.

3. Czy wymagane są zaślepki końcowe?
Tak, dla zapewnienia pełnego bezpieczeństwa i ochrony przed dotykiem bezpośrednim, po docięciu szyny na wymaganą długość, należy bezwzględnie zastosować dedykowane izolacyjne zaślepki końcowe.
