Szyna łączeniowa widełkowa 1P 80A 12mm2 54-moduły IZ12/1F/54 | 002921026 Eti

Opis i Kluczowe Cechy

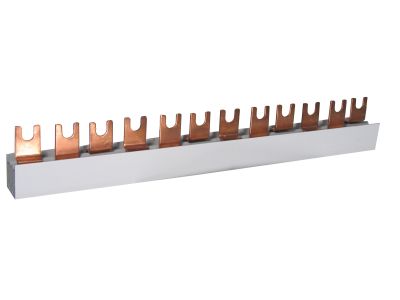

Szyna łączeniowa widełkowa IZ12/1F/54 renomowanej marki ETI to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym rozdziale energii w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją jednofazową (1P) i posiada aż 54 moduły, co pozwala na obsłużenie rozbudowanych rzędów aparatury modułowej bez konieczności stosowania kłopotliwych mostków z przewodów giętkich. Przekrój poprzeczny miedzianej szyny wynosi 12 mm², co przekłada się na wysoką obciążalność prądową wynoszącą 80A, gwarantując stabilną pracę instalacji nawet przy dużym obciążeniu ciągłym.

• Typ styku: Widełkowy, zapewniający pewne i trwałe połączenie z zaciskami aparatury.
• Długość: 54 moduły (standardowa długość metrowa), umożliwiająca dowolne przycinanie do potrzebnej konfiguracji.
• Materiał przewodzący: Wysokiej jakości miedź o doskonałej przewodności elektrycznej.
• Izolacja: Wytrzymałe tworzywo sztuczne odporne na wysokie temperatury i przebicia elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna IZ12/1F/54 spełnia wymagania bezpieczeństwa, co potwierdza certyfikacja CE. Zastosowane materiały izolacyjne charakteryzują się odpowiednią klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Precyzyjne wykonanie odstępów między wyprowadzeniami gwarantuje zachowanie odpowiednich dróg upływu i odstępów izolacyjnych w powietrzu.

Zastosowanie

Szyna łączeniowa ETI znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Jest dedykowana jako wyposażenie dodatkowe do:

• Wyłączników nadprądowych (MCB),
• Wyłączników różnicowoprądowych (RCCB),
• Rozłączników izolacyjnych oraz innej aparatury modułowej montowanej na szynie DIN TS35.

Dzięki swojej konstrukcji, szyna umożliwia estetyczne i przejrzyste mostkowanie zasilania między poszczególnymi aparatami, co znacząco ułatwia późniejszą diagnostykę i serwisowanie rozdzielnicy.

Wskazówki Montażowe

Podczas montażu szyny IZ12/1F/54 należy zwrócić uwagę na następujące aspekty techniczne:

• Docinanie: Szynę można dociąć do wymaganej długości za pomocą odpowiednich narzędzi (np. piłka do metalu). Po docięciu należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane zaślepki końcowe (końcówki izolacyjne), aby zapewnić odpowiedni stopień ochrony i bezpieczeństwo przed dotykiem bezpośrednim.
• Moment dokręcania: Podczas osadzania widełek w zaciskach aparatury, należy stosować moment dokręcania zgodny z dokumentacją techniczną danego wyłącznika (zazwyczaj od 2,0 do 3,5 Nm), aby uniknąć przegrzewania się styków.
• Pozycjonowanie: Upewnij się, że widełki są prawidłowo wprowadzone pod zacisk windowy lub śrubowy aparatury, zapewniając maksymalną powierzchnię styku.

FAQ

Czy szynę można stosować z aparatami innych producentów?
Tak, szyna IZ12/1F/54 jest wykonana w standardzie modułowym, co oznacza kompatybilność z większością aparatury modułowej dostępnej na rynku, o ile posiada ona zaciski przystosowane do przyłączy widełkowych.

Jaki jest maksymalny prąd roboczy tej szyny?
Maksymalny prąd znamionowy wynosi 80A, co przy przekroju 12 mm² pozwala na bezpieczne zasilanie całych rzędów wyłączników nadprądowych w typowych instalacjach budynkowych.

Czy szyna wymaga stosowania końcówek izolacyjnych?
Tak, ze względów bezpieczeństwa i zgodnie ze sztuką elektroinstalacyjną, po docięciu szyny na końcach należy zamontować dedykowane izolatory końcowe, aby zapobiec przypadkowemu porażeniu.
