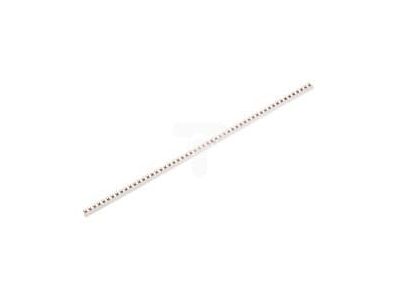

Szyna łączeniowa w izolacji BI1/16 x 54 | 607046 Legrand

Opis i Kluczowe Cechy

Szyna łączeniowa w izolacji BI1/16 o numerze katalogowym 607046 to wysokiej klasy komponent osprzętu modułowego marki LEGRAND, zaprojektowany z myślą o profesjonalnych systemach rozdziału energii. Produkt charakteryzuje się konstrukcją jednobiegunową (1P), co umożliwia sprawne i bezpieczne mostkowanie aparatury modułowej w rozdzielnicach niskiego napięcia. Przekrój znamionowy szyny wynosi 16 mm², co gwarantuje wysoką obciążalność prądową oraz minimalizację strat energii wynikających z rezystancji materiału przewodzącego.

• Przyłącze grzebieniowe: Zapewnia pewny styk elektryczny i ułatwia montaż w zaciskach windowych aparatów.
• Długość 54 modułów: Standardowa szerokość modułu 17,5 mm pozwala na zasilenie do 54 aparatów, z możliwością docięcia szyny do wymaganej długości.
• Napięcie znamionowe: Przystosowana do pracy w układach o napięciu 230/400 V AC, co czyni ją uniwersalnym rozwiązaniem w budownictwie mieszkaniowym i przemysłowym.
• Wysoka jakość izolacji: Zastosowane materiały izolacyjne zapewniają ochronę przed dotykiem bezpośrednim oraz zapobiegają powstawaniu łuków elektrycznych między fazami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania bezpieczeństwa dla aparatury modułowej, co potwierdza jej przydatność do stosowania w certyfikowanych rozdzielnicach elektrycznych. Wykorzystanie miedzi o wysokiej czystości oraz odpornego na temperaturę tworzywa izolacyjnego gwarantuje długowieczność instalacji i odporność na starzenie pod wpływem obciążeń termicznych.

Zastosowanie

Szyna łączeniowa LEGRAND 607046 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do zasilania wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN (TH35). Dzięki swojej długości (54 moduły), doskonale sprawdza się w rozbudowanych rozdzielnicach obiektowych, gdzie wymagane jest uporządkowane i estetyczne połączenie wielu obwodów jednofazowych. Eliminuje konieczność stosowania tradycyjnych mostków z przewodów, co znacząco redukuje czas montażu i ryzyko błędów instalacyjnych.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Docięcie na wymiar: W przypadku skracania szyny, należy użyć odpowiednich narzędzi, a po przecięciu bezwzględnie usunąć opiłki metalu i założyć dedykowane zaślepki końcowe w celu zachowania odpowiedniego stopnia ochrony i izolacji.
• Moment dokręcania: Śruby w zaciskach aparatów powinny być dokręcone z momentem zalecanym przez producenta aparatury, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Pozycjonowanie: Szynę należy umieścić w zaciskach w taki sposób, aby grzebień był w pełni wsunięty, co zapobiega przypadkowemu wysunięciu się elementu pod wpływem drgań.

FAQ

1. Czy szynę można stosować z aparatami innych producentów?
Tak, o ile aparatura posiada standardowe zaciski przystosowane do przyłączy grzebieniowych o rozstawie modułowym 17,5 mm.

2. Czy szyna 16 mm² jest odpowiednia dla prądów powyżej 63A?
Przekrój 16 mm² zazwyczaj pozwala na bezpieczną pracę przy prądach znamionowych do 80A, jednak zawsze należy zweryfikować dopuszczalne obciążenie w dokumentacji technicznej konkretnego systemu rozdzielczego.

3. Jak zabezpieczyć końce szyny po jej docięciu?
Po docięciu szyny należy zastosować oryginalne osłony końcowe (zaślepki) marki Legrand, które zapewniają wymaganą izolację i chronią przed porażeniem.
