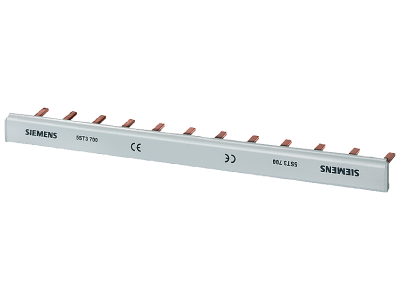

Szyna łączeniowa grzebieniowa 16 mm², 1-faz., 12x 1-faz., 214 mm, z możliwością cięcia | 5ST3700 Siemens

Alternatywny kod produktu: 5ST3700

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3700 o przekroju 16 mm² to jednofazowe rozwiązanie do szybkiego i bezpiecznego łączenia wyłączników nadmiarowo-prądowych oraz różnicowoprądowych z serii SENTRON. Długość 214 mm umożliwia podłączenie do 12 modułów 1-fazowych, a możliwość cięcia pozwala precyzyjnie dopasować szynę do potrzeb instalacji. Wbudowane osłony kołków oraz dołączone nasadki krańcowe zwiększają ochronę przed przypadkowym dotknięciem części pod napięciem.

• Przekrój przewodu 16 mm²: niska rezystancja połączeń i wysoka obciążalność prądowa – gwarancja bezpiecznej pracy obwodów głównych.
• Długość 214 mm z możliwością cięcia: elastyczne dopasowanie do dowolnej liczby modułów (maks. 12 biegunów 1-fazowych).
• Zabezpieczenie przed dotknięciem (osłony kołków): zwiększa bezpieczeństwo montażu i eksploatacji.
• Nasadki krańcowe w komplecie: izolują końce szyny po przycięciu, chroniąc przed przypadkowym kontaktem i zapewniając estetyczne wykończenie.
• Kompatybilność z aparaturą Siemens SENTRON: dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych – pewne i szybkie połączenie.

Zgodność z Normami

Szyna łączeniowa 5ST3700 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymogi obowiązujących norm dla instalacji elektrycznych, co potwierdza jej niezawodność w zastosowaniach profesjonalnych.

Zastosowanie

Szyna grzebieniowa 5ST3700 znajduje zastosowanie w instalacjach elektrycznych jako element łączący wyłączniki nadmiarowo-prądowe i różnicowoprądowe w rozdzielnicach głównych i podrozdzielnicach.

• Łączenie szeregów wyłączników nadmiarowo-prądowych w obwodach odbiorczych (do 12 modułów 1-fazowych).
• Tworzenie rozgałęzień dla obwodów oświetleniowych, gniazd wtyczkowych i innych odbiorników.
• Stosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych – w nowych instalacjach oraz modernizacjach.
• Idealna do współpracy z aparaturą Siemens SENTRON, zapewniająca optymalne dopasowanie i bezpieczeństwo.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Szynę montuje się w rozdzielnicy na szynie TH35 (DIN). W razie potrzeby można ją przyciąć na wymiar za pomocą odpowiednich narzędzi (np. nożyc do grzebieni). Po zamontowaniu należy założyć nasadki krańcowe na wolne końce. Przekrój przewodów doprowadzających dobierz do spodziewanego obciążenia.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, szyna 5ST3700 ma długość 214 mm i jest przystosowana do cięcia. Dzięki temu można dopasować ją do liczby montowanych modułów (maksymalnie 12 biegunów 1-fazowych).
• Jakie nasadki są dołączone? W komplecie znajdują się dwie nasadki krańcowe, które izolują końce szyny po przycięciu, chroniąc przed przypadkowym dotknięciem.
• Do jakich wyłączników Siemens pasuje ta szyna? Szyna jest dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens z serii SENTRON, które posiadają zaciski przystosowane do grzebieni 16 mm². Pasuje do większości standardowych wyłączników modułowych 1-biegunowych.
