Szyna łączeniowa ( sztyftowa ) 1P 6 modułów 100A, Acti9 | A9XPH106 Schneider Electric

Opis i Kluczowe Cechy

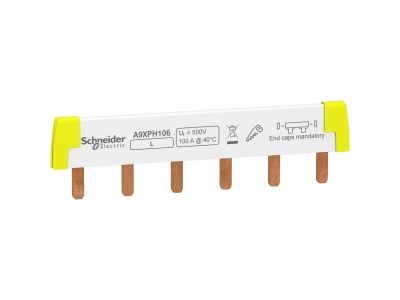

Szyna łączeniowa sztyftowa A9XPH106 z gamy Acti9 to jednoobiegunowa szyna grzebieniowa przeznaczona do łączenia aparatury modułowej w rozdzielnicach. Zaprojektowana na prąd 100 A, umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu bez ryzyka przegrzania połączeń. Szerokość 6 modułów ułatwia uporządkowane rozprowadzenie zasilania do kilku odbiorników. Produkt dostarczany w zestawie 10 sztuk.

• Prąd znamionowy 100 A: gwarantuje niezawodną pracę w obwodach o dużym poborze mocy, minimalizując straty na połączeniach.
• 1 biegun (1P): dedykowana do zasilania fazy L w instalacjach jednofazowych, idealna do łączenia wyłączników nadprądowych, różnicowoprądowych i rozłączników.
• Szerokość 6 modułów: dostosowana do standardowej aparatury modułowej o szerokości 18 mm na moduł, co pozwala na elastyczne konfiguracje w rozdzielnicy.
• Wykonanie sztyftowe: zapewnia pewny i trwały kontakt elektryczny z zaciskami aparatów, eliminując ryzyko poluzowania się połączeń.
• Zestaw 10 sztuk: kompletny pakiet do realizacji kilku obwodów jednocześnie – oszczędność czasu przy montażu i niższy koszt jednostkowy.

Zgodność z Normami

Szyna A9XPH106 została zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących akcesoriów przyłączeniowych w rozdzielnicach niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. Montaż w systemie Acti9 gwarantuje kompatybilność z całą gamą aparatury modułowej Schneider Electric.

Zastosowanie

Szyna łączeniowa sztyftowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane rozprowadzenie zasilania do kilku modułów w rozdzielnicy. Idealnie sprawdza się w instalacjach mieszkaniowych, biurowych oraz przemysłowych.

• Zasilanie wyłączników nadprądowych (MCB) i różnicowoprądowych (RCD) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie rozłączników izolacyjnych lub bezpieczników topikowych w instalacjach wymagających centralnego odcięcia fazy.
• Integracja z systemami automatyki budynkowej – podłączenie styczników, przekaźników i modułów sterujących.
• Tworzenie szyn zbiorczych do zasilania gniazd wtykowych lub oświetlenia w rozdzielnicach warsztatowych i przemysłowych.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę należy zamocować na szynie TH35 (DIN) w odpowiedniej pozycji, a następnie wsunąć styki w zaciski aparatów modułowych. Przekrój przewodów doprowadzających zasilanie do szyny powinien być dobrany do prądu 100 A zgodnie z obowiązującymi normami (np. 16–35 mm² w zależności od długości i sposobu ułożenia). Dokręcanie śrub zacisków należy wykonać z momentem zalecanym przez producenta aparatury (zwykle 2–3 Nm).

FAQ

• Czy szyna A9XPH106 jest kompatybilna z aparaturą innych producentów? Tak, szyna o standardowym rozstawie styków 18 mm (6 modułów) współpracuje z większością aparatów modułowych montowanych na szynie TH35, pod warunkiem że posiadają one zaciski widłowe przystosowane do szyn grzebieniowych. Dla pełnej gwarancji kompatybilności zalecamy stosowanie z aparaturą z gamy Acti9.
• Jaki stopień ochrony ma ta szyna? Szyna łączeniowa jako element wewnętrzny rozdzielnicy nie posiada indywidualnie określonego stopnia ochrony IP. Jej stopień ochrony wynika z obudowy rozdzielnicy (np. IP40, IP65). Podczas montażu należy pamiętać o zachowaniu odstępów izolacyjnych i stosowaniu osłon na nieużywane styki w razie potrzeby.
• Czy szyna jest podświetlana? Nie, A9XPH106 to standardowa szyna łączeniowa (sztyftowa) bez elementów podświetlenia. Służy wyłącznie do przesyłania prądu i nie pełni funkcji sygnalizacyjnych.
