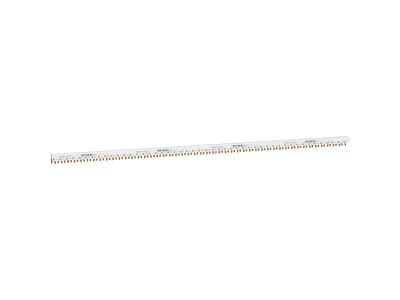

Szyna łączeniowa grzebieniowa D9XFH3N48 3P+N 80A 48 modułów, Acti 9 | A9XPC748 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa D9XFH3N48 (symbol A9XPC748) to poziomy element zasilający przeznaczony do równoległego połączenia aparatury rozdzielnicowej w systemie 3P+N. Wykonana w kolorze białym RAL 9003 o długości 862 mm, przeznaczona do 48 modułów 18 mm, zapewnia stabilne zasilanie do 80A przy napięciu 400V AC. Charakteryzuje się samogasnącością w 960°C (IEC 60695-2-1) i stopniem ochrony IP20 z osłonami zębów.

• Równoległe zasilanie 3P+N: Umożliwia jednoczesne podłączenie do 16 aparatów z biegunem 3P+N, eliminując potrzebę indywidualnego okablowania i redukując ryzyko błędów montażowych.
• Znamionowy prąd 80A: Kompatybilny z aparaturą o znamionowym prądzie pracy do 80A w temperaturze 400°C, zapewniając stabilne zasilanie przy wysokim obciążeniu.
• Długość 862 mm (48 modułów): Optymalna długość do standardowych szaf rozdzielczych, umożliwiająca elastyczne dopasowanie do układu aparatury.
• Samogasnący materiał w 960°C: Zachowuje integralność ogniową zgodnie z normą IEC 60695-2-1, ograniczając rozprzestrzenianie ognia w instalacji.
• Stopień ochrony IP20 z osłonami: Chroni przed przypadkowym dotykiem części pod napięciem, zwiększając bezpieczeństwo podczas montażu i eksploatacji.

Zgodność z Normami

Szyna spełnia wymagania normy IEC 61439-1 dotyczącej systemów rozdzielczych oraz normy IEC 60695-2-1 dotyczącej odporności ogniowej. Produkt posiada oznakowanie CE i deklarację Green Premium, potwierdzającą zgodność z najwyższymi standardami ekologicznymi i bezpieczeństwa.

Zastosowanie

Szyna grzebieniowa D9XFH3N48 przeznaczona jest do budowy i modernizacji rozdzielnic elektrycznych, gdzie wymagane jest równoległe zasilanie aparatury modułowej.

• Zasilanie rozdzielnic mieszkaniowych i przemysłowych – szybkie i niezawodne podłączenie aparatury zasilającej i zabezpieczającej.
• Montaż aparatów 3P+N w układach trójfazowych z neutralnym – idealna do zasilaczy, styczników czy wyłączników różnicowoprądowych.
• Modernizacja istniejących instalacji – wymiana tradycyjnych szyn rozdzielczych na szyny grzebieniowe ułatwiająca późniejsze rozbudowy.
• Projekty wymagające wysokiej niezawodności zasilania – zastosowanie w systemach krytycznych dla bezpieczeństwa.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w całej rozdzielnicy. Szynę należy zamocować w szynach nośnych TH35 zgodnie z normą DIN EN 60715, a następnie podłączyć przewody fazowe (L1/L2/L3) i neutralny (N) do odpowiednich styków. Należy zapewnić odpowiednie uziemienie i zachować minimalne odstępy między aparatami zgodnie z dokumentacją techniczną. Osłony zębów należy założyć przed oddaniem instalacji do eksploatacji.

FAQ

• Czy szyna D9XFH3N48 jest kompatybilna z innymi aparatami w systemie Acti9? Tak, szyna przeznaczona jest do współpracy z aparaturą Acti9 iC40 i innymi aparatami modułowymi 18 mm, zapewniającymi zasilanie 3P+N.
• Jaki jest maksymalny prąd szyny? Znamionowy prąd pracy wynosi 80A przy temperaturze 40°C, co umożliwia zasilanie aparatury o znamionowym prądzie do 80A.
• Czy szyna posiada elementy ograniczające ryzyko porażenia? Tak, stopień ochrony IP20 z osłonami zębów chroni przed przypadkowym dotykiem części pod napięciem, zwiększając bezpieczeństwo obsługi.
