Szyna łączeniowa grzebieniowa D9XFH1N24 3P+N 80A 24 moduły, Acti 9 | A9XPC724 Schneider Electric

Opis i Kluczowe Cechy

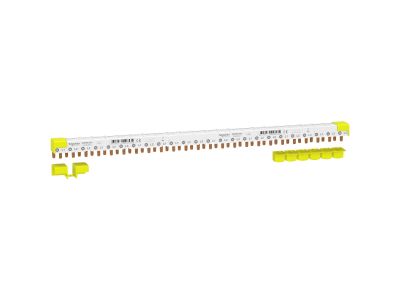

Szyna łączeniowa grzebieniowa D9XFH1N24 (symbol A9XPC724) o parametrach 3P+N 80A 24 moduły to poziomy element dystrybucyjny przeznaczony do równomiernego zasilania aparatury w rozdzielnicach Acti 9. Wyposażona w możliwość cięcia, ułatwia precyzyjne dopasowanie długości do potrzeb instalacji. Kolor biały RAL9003 wyróżnia się w szafach sterowniczych, a stopień ochrony IP20 z osłonami zębów zapewnia bezpieczeństwo podczas montażu.

• Prąd znamionowy 80A: Gwarantuje stabilne zasilanie nawet w instalacjach o wysokim obciążeniu, bez ryzyka przegrzania.
• 24 moduły (18mm): Umożliwia podłączenie do 8 aparatów 3P+N, zapewniając elastyczność podczas projektowania rozdzielnic.
• Możliwość cięcia: Ułatwia indywidualne dostosowanie długości szyny (434mm) do konkretnej aplikacji bez konieczności stosowania specjalistycznych narzędzi.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem, zwiększająca bezpieczeństwo podczas montażu i eksploatacji.
• Kolor biały RAL9003: Estetyczny wygląd, jednolity z aparaturą modułową i osprzętem rozdzielnicowym.

Zgodność z Normami

Szyna spełnia wymagania normy IEC 61439-1 oraz charakteryzuje się odpornością ogniową zgodną z IEC 60695-2-1 (samogasnąca w 960°C przez 30 sekund). Stopień zanieczyszczenia 3 i stopień ochrony IP20 zapewniają bezpieczeństwo w typowych warunkach przemysłowych i budowlanych.

Zastosowanie

Szyna grzebieniowa D9XFH1N24 znajduje zastosowanie w nowoczesnych rozdzielnicach elektrycznych, gdzie wymagane jest równomierne i bezpieczne zasilanie aparatury modułowej.

• Instalacje budynkowe (mieszkaniowe, biurowe, przemysłowe) – jako główna szyna dystrybucyjna w rozdzielnicach Acti 9.
• Modernizacje i rozbudowy istniejących systemów – dzięki możliwości cięcia i elastycznemu montażowi.
• Projekty wymagające wysokiego prądu znamionowego (do 80A) – zasilanie aparatów 3P+N bez konieczności stosowania dodatkowych przewodów.
• Szafy sterownicze i przemysłowe – jako element ułatwiający organizację i identyfikację obwodów.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Szynę należy zamocować w standardowych szynach TH35 (35mm) w rozdzielnicy, a następnie przyciąć do wymaganej długości za pomocą narzędzi tnących (np. piłki do metalu). Po montażu należy zamontować osłony zębów, aby zapewnić stopień ochrony IP20. Podłączenie przewodów fazowych (L1, L2, L3) i neutralnego (N) powinno być zgodne z dokumentacją techniczną aparatury.

FAQ

• Czy szyna jest kompatybilna z innymi systemami niż Acti 9? Szyna D9XFH1N24 jest przeznaczona do systemu Acti 9 i jego modyfikacji iC40 – nie zaleca się stosowania z innymi systemami bez weryfikacji kompatybilności.
• Jaki jest maksymalny prąd znamionowy szyny? Znamionowy prąd pracy Ie wynosi 80A przy temperaturze otoczenia 40°C – jest to wartość maksymalna dla ciągłego obciążenia.
• Czy szyna może być stosowana w instalacjach zewnętrznych? Stopień ochrony IP20 nie zapewnia odpowiedniej ochrony przed wilgocią i pyłem – zaleca się stosowanie wyłącznie w suchych pomieszczeniach wewnętrznych.
