Szyna łączeniowa grzebieniowa D9XFH1N24 1L+N 80A 24 moduły, Acti 9 | A9XPC624 Schneider Electric

Opis i Kluczowe Cechy

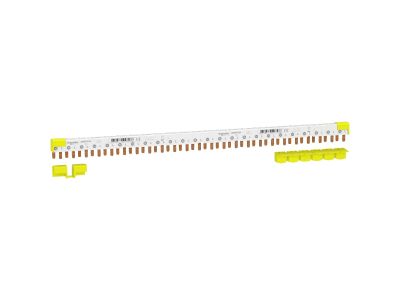

Szyna łączeniowa grzebieniowa D9XFH1N24 (symbol A9XPC624) to poziomy element dystrybucyjny o prądzie znamionowym 80A i długości 434 mm (24 moduły 18 mm). Zaprojektowana do współpracy z aparatami Acti9 iC40, zapewnia efektywne zasilanie obwodów jednofazowych 1L+N (L1, N). Wykonana w kolorze białym RAL 9003, spełnia wymagania norm bezpieczeństwa i odporności ogniowej.

• Prąd znamionowy 80A (40°C): Zapewnia stabilne zasilanie do 24 aparatów 1P+N bez spadków napięcia, nawet w instalacjach o wysokim obciążeniu.
• Możliwość cięcia w miejscach oznaczonych: Dopasowanie długości do indywidualnych potrzeb instalacji – oszczędność czasu i materiałów.
• Stopień ochrony IP20 z osłonami zębów: Ochrona przed ciałami stałymi o średnicy >12,5 mm – bezpieczeństwo w suchych pomieszczeniach rozdzielnic.
• Kolor biały RAL 9003: Estetyczna integracja z modułową aparaturą Acti9 i standardowymi szafami sterowniczymi.
• Zgodność z normami IEC 61439-1 i IEC 60695-2-1: Potwierdzenie wysokiej jakości wykonania i odporności ogniowej (samogasnący w 960°C przez 30 sekund).

Zgodność z Normami

Szyna D9XFH1N24 spełnia wymagania normy IEC 61439-1 dotyczącej rozdzielnic niskiego napięcia oraz normy IEC 60695-2-1 określającej odporność ogniową. Produkt posiada deklarację zgodności CE i spełnia kryteria Green Premium dotyczące ekologiczności i transparentności środowiskowej.

Zastosowanie

Szyna grzebieniowa D9XFH1N24 przeznaczona jest do dystrybucji zasilania w instalacjach rozdzielczych niskiego napięcia, szczególnie w układach jednofazowych 230VAC.

• Zasilanie aparatury modułowej Acti9 iC40 w szafach sterowniczych i rozdzielnicach.
• Dystrybucja prądu do gniazd, oświetlenia i innych odbiorników w instalacjach budynkowych i przemysłowych.
• Stosowanie w układach wymagających precyzyjnego podziału fazy i neutralnego (1L+N) z zachowaniem kompaktowych wymiarów.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę mocować do szyny nośnej TH-35 zgodnie z normami DIN EN 60715. Aparaty 1P+N przyłączać do punktów styku L1 i N, zachowując odpowiednie odstępy między modułami (18 mm). Po montażu sprawdzić stabilność połączeń i brak luzów w stykach. Osłony zębów należy zamontować po zakończeniu prac instalacyjnych.

FAQ

• Czy szyna może być stosowana z aparatami innych producentów? Szyna D9XFH1N24 jest dedykowana do współpracy z aparaturą Acti9 iC40. Do innych systemów należy używać szyn kompatybilnych z daną aparaturą.
• Jakie jest maksymalne napięcie pracy? Znamionowe napięcie łączeniowe wynosi 230VAC, a napięcie izolacji 400VAC – zgodne z wymaganiami instalacji jednofazowych.
• Czy szyna wymaga dodatkowej wentylacji? Stopień ochrony IP20 i konstrukcja szyny zapewniają odpowiednią wentylację naturalną. Należy jednak unikać montażu w miejscach o wysokiej temperaturze otoczenia (>40°C).
