Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 4x 3-faz., 214 mm, z możliwością cięcia | 5ST3708 Siemens

Alternatywny kod produktu: 5ST3708

Opis i Kluczowe Cechy

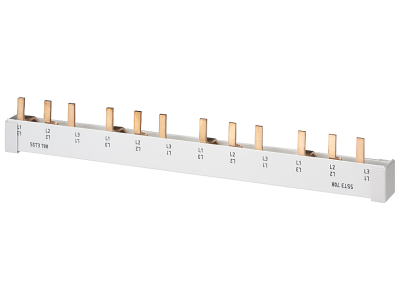

Szyna łączeniowa grzebieniowa Siemens 5ST3708 o przekroju 16 mm² przeznaczona do 3-fazowego zasilania aparatury modułowej. Długość 214 mm i możliwość cięcia pozwalają dopasować szynę do konkretnej liczby modułów w rozdzielnicy. Kompletna z nasadkami krańcowymi zapewniającymi ochronę przed przypadkowym dotknięciem.

• Przekrój 16 mm²: Niska rezystancja połączeń i wysoka obciążalność prądowa, co przekłada się na bezpieczne i stabilne rozprowadzenie zasilania w rozdzielnicy.
• 3-fazowa, konfiguracja 4×3-fazowa: Umożliwia rozdział trzech faz do czterech grup odbiorników (np. wyłączników nadmiarowo-prądowych), co upraszcza okablowanie i porządkuje rozdzielnicę.
• Długość 214 mm z możliwością cięcia: Skracanie szyny do wymaganej liczby modułów minimalizuje straty materiału i ułatwia montaż w rozdzielnicach o niestandardowej szerokości.
• Nasadki krańcowe w komplecie: Chronią przed przypadkowym dotykiem szyn pod napięciem, zwiększając bezpieczeństwo instalacji i personelu.
• Producent Siemens: Kompatybilność z wyłącznikami SENTRON oraz wysoka jakość wykonania gwarantująca niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dla aparatury modułowej. Posiada certyfikat CE i jest przeznaczony do montażu w rozdzielnicach spełniających standardy DIN.

Zastosowanie

Szyna grzebieniowa Siemens 5ST3708 służy do dystrybucji zasilania 3-fazowego pomiędzy wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi w rozdzielnicach modułowych.

• Rozprowadzenie zasilania w rozdzielnicach mieszkaniowych i komercyjnych z aparaturą SENTRON.
• Zasilanie grup wyłączników nadmiarowo-prądowych w obwodach oświetleniowych i gniazd wtykowych.
• Tworzenie rozgałęzień 3-fazowych w automatyce budynkowej (np. sterowanie ogrzewaniem, klimatyzacją).
• Wymiana uszkodzonych lub demontaż istniejących szyn w modernizowanych rozdzielnicach.

Wskazówki Montażowe

Montaż szyny może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Długość szyny należy dobrać przez odcięcie nadmiaru za pomocą odpowiedniego narzędzia, zachowując odstępy izolacyjne. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (min. 16 mm²). Momenty dokręcania śrub zaciskowych stosować według dokumentacji producenta.

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna 5ST3708 jest przystosowana do cięcia. Należy jednak pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i niezbędnej liczbie modułów, aby zapewnić prawidłowe połączenie.
• Jaki stopień ochrony ma szyna? Szyna jako element wewnętrzny rozdzielnicy nie posiada samodzielnego stopnia IP. Po zamontowaniu w obudowie rozdzielnicy (np. IP20 lub wyższym) jest chroniona przed dotykiem i kurzem.
• Czy szyna jest kompatybilna z wyłącznikami innych producentów? Zalecane jest stosowanie z aparaturą Siemens SENTRON, ale może być używana z modułami innych firm, o ile zachowany jest standardowy rozstaw modułów (17,5 mm) i odpowiednie wymiary grzebienia.
