Szyna łączeniowa grzebieniowa 16 mm2, 3-faz., 37x (1-faz.+AUX), 1016 mm, z możliwością cięcia | 5ST3714 Siemens

Alternatywny kod produktu: 5ST3714

Opis i Kluczowe Cechy

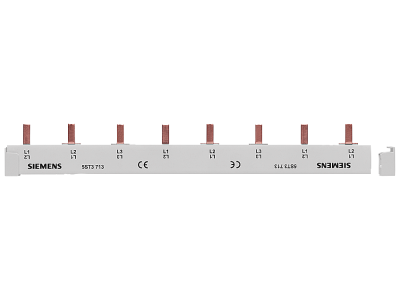

Szyna łączeniowa grzebieniowa Siemens 5ST3714 o przekroju 16 mm² przeznaczona do bezpiecznej i uporządkowanej dystrybucji prądu w rozdzielnicach. Model 3-fazowy + AUX o długości 1016 mm umożliwia wykonanie aż 37 połączeń jednofazowych z dodatkowym torem pomocniczym. Konstrukcja dopuszcza skracanie do wymaganej długości, co zwiększa elastyczność podczas montażu w szafach o niestandardowych wymiarach.

• Przekrój 16 mm²: Zapewnia niską rezystancję i wysoką obciążalność prądową, minimalizując straty mocy i ryzyko przegrzewania się połączeń w instalacjach o znacznym poborze prądu.
• Długość 1016 mm z możliwością cięcia: Umożliwia dopasowanie szyny do rzeczywistej szerokości rozdzielnicy lub zestawu aparatury bez zbędnych odpadów i konieczności stosowania dodatkowych łączników.
• 3-fazowa + AUX (37x 1-faz. + AUX): Pozwala na jednoczesne zasilenie trzech faz oraz toru pomocniczego (np. dla sygnalizacji lub sterowania) w jednym, kompaktowym elemencie, oszczędzając miejsce w rozdzielnicy.
• Konstrukcja grzebieniowa z zabezpieczeniem przed dotykiem: Kołki łączeniowe są osłonięte, co spełnia wymogi ochrony przed przypadkowym dotknięciem części pod napięciem podczas montażu i konserwacji.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3714 została zaprojektowana zgodnie z wymogami europejskich norm oraz standardami DIN, obowiązującymi dla wyposażenia rozdzielnic. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Szyna grzebieniowa przeznaczona jest do bezpiecznego łączenia wyłączników nadmiarowo-prądowych, różnicowoprądowych oraz innych urządzeń modułowych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych oraz przemysłowych.

• Dystrybucja zasilania trójfazowego do szeregu wyłączników nadmiarowo-prądowych (MCB) w rozdzielnicach budynkowych.
• Zasilanie toru pomocniczego (AUX) dla układów sygnalizacji, styczników lub przekaźników w szafach automatyki.
• Redukcja liczby połączeń przewodowych przy wykonywaniu rozdzielnic modułowych – zastępuje wiązki przewodów mostkujących.
• Stosowanie w instalacjach wymagających szybkiego i powtarzalnego montażu, np. w systemach SENTRON Siemens.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej rozdzielnicy. Szynę należy mocować na szynie TH35 (DIN). Przed cięciem dokładnie odmierzyć wymagany odcinek – pomiędzy poszczególnymi kołkami zachować odstępy wynikające z szerokości modułów (17,5 mm na moduł). Moment dokręcania śrub w aparatach musi być zgodny z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego zabezpieczeń poprzedzających szynę.

FAQ

• Czy szynę można dowolnie skracać? Tak, szyna 5ST3714 została zaprojektowana z myślą o przycinaniu do wymaganej długości. Należy użyć odpowiednich narzędzi (np. nożyc do szyn grzebieniowych) i pamiętać o zachowaniu odległości między kołkami równej krotności modułu 17,5 mm.
• Jaki stopień ochrony ma szyna? Producent nie podaje konkretnej klasy IP dla samej szyny. Konstrukcja kołków jest zabezpieczona przed przypadkowym dotknięciem (ochrona przed dotykiem bezpośrednim), co jest zgodne ze standardem dla elementów instalowanych wewnątrz rozdzielnic o stopniu ochrony IP20 lub wyższym.
• Czy szyna jest kompatybilna tylko z aparaturą Siemens? Szyna 5ST3714 jest dedykowana do wyłączników nadmiarowo-prądowych i różnicowoprądowych z serii SENTRON Siemens. Ze względu na specyficzny rozstaw kołków, przed zastosowaniem z aparaturą innych producentów należy sprawdzić fizyczną kompatybilność otworów przyłączeniowych.
