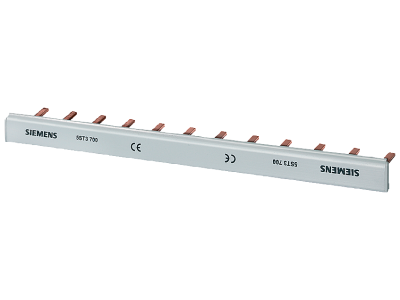

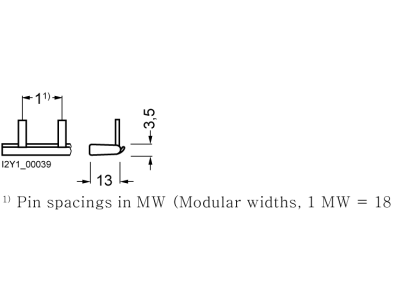

Szyna łączeniowa grzebieniowa 16 mm2, 1-faz., 56x 1-faz., 1016 mm, z możliwością cięcia | 5ST3701 Siemens

Alternatywny kod produktu: 5ST3701

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3701 to uniwersalne akcesorium do szybkiego i bezpiecznego łączenia wyłączników nadmiarowo-prądowych oraz różnicowoprądowych w instalacjach modułowych. Przekrój 16 mm² zapewnia dużą obciążalność prądową, a długość 1016 mm pozwala na obsługę do 56 biegunów w jednej fazie. Dzięki możliwości cięcia szynę można precyzyjnie dopasować do potrzeb konkretnej rozdzielnicy.

• Przekrój 16 mm²: Gwarantuje niską rezystancję i sprawne rozprowadzanie prądu nawet w obwodach o znacznym obciążeniu.
• Długość 1016 mm / 56 zacisków 1-fazowych: Umożliwia zasilenie do 56 modułów aparatury bez konieczności stosowania dodatkowych mostków.
• Możliwość cięcia: Szynę można skrócić do wymaganej liczby biegunów, co daje elastyczność przy montażu w rozdzielnicach o niestandardowej konfiguracji.
• Zabezpieczenie przed dotykiem: Konstrukcja kołkowa z osłoną izolacyjną zapobiega przypadkowemu kontaktowi z elementami pod napięciem, zwiększając bezpieczeństwo instalacji.
• Kompatybilność z aparaturą Siemens SENTRON: Dedykowane do wyłączników nadmiarowo-prądowych i różnicowoprądowych, zapewnia pewne i trwałe połączenie.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3701 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardami jakości Siemens. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony jest do montażu w rozdzielnicach zgodnych z wymaganiami norm dla niskiego napięcia (do 230/400 V AC), jednak nie podano konkretnych numerów norm w danych producenta.

Zastosowanie

Szyna grzebieniowa 5ST3701 jest niezbędnym elementem w nowoczesnych rozdzielnicach, gdzie wymagane jest szybkie i uporządkowane łączenie wielu modułów. Znajduje zastosowanie w:

• Łączeniu wyłączników nadmiarowo-prądowych (MCB) w instalacjach mieszkaniowych i komercyjnych.
• Połączeniu wyłączników różnicowoprądowych (RCCB) w układach ochrony przeciwporażeniowej.
• Tworzeniu szyny fazowej dla zabezpieczeń nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Zasilaniu aparatury modułowej w systemach automatyki budynkowej – np. styczników, przekaźników czy sterowników.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Szynę należy zamontować na szynie TH35 (DIN) w rozdzielnicy. Długość szyny można dostosować przez precyzyjne przecięcie w wyznaczonych miejscach (brak nacięć fabrycznych – użyj odpowiednich przecinaków). Przekrój przewodów przyłączanych do szyny dobierz zgodnie z obowiązującymi normami i obciążalnością prądową – dla 16 mm² zaleca się dobór zabezpieczenia nadprądowego nieprzekraczającego obciążalności szyny. W przypadku stosowania nasadek krańcowych (nie dołączonych do zestawu) należy je zamontować zgodnie z instrukcją producenta. Po zakończeniu montażu sprawdź poprawność połączeń oraz dokręć zaciski momentem podanym w dokumentacji producenta.

FAQ

• Czy szyna 5ST3701 ma fabryczne oznaczenia miejsca cięcia? W dostarczanych danych nie ma informacji o specjalnych nacięciach. Szynę można ciąć na dowolną długość, ale zalecamy wykonywanie cięcia w przerwach między kołkami (co 1 moduł – 18 mm), aby zachować odpowiednią izolację między biegunami.
• Czy szyna jest zabezpieczona przed przypadkowym dotknięciem podczas pracy instalacji? Tak, konstrukcja kołkowa z izolacyjną osłoną (zabezpieczenie przed dotykiem) uniemożliwia kontakt z elementami metalowymi pod napięciem przy prawidłowo zamontowanej aparaturze.
• Jakie nasadki krańcowe są zalecane do tej szyny? Producent nie podaje konkretnego symbolu w danych produktu. Nasadki krańcowe nie są dołączone do zestawu, ale można zastosować dedykowane akcesoria Siemens (np. 5ST3…) dobrane do przekroju 16 mm². Przed zakupem sprawdź kompatybilność w dokumentacji technicznej.
