Szyna łączeniowa grzebieniowa 10 mm2, 2-faz., 5x (1-faz.+N+AUX), 214 mm, z możliwością cięcia | 5ST3736 Siemens

Alternatywny kod produktu: 5ST3736

Opis i Kluczowe Cechy

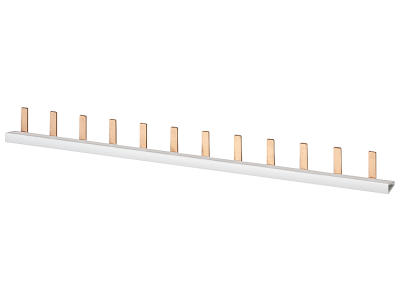

Szyna łączeniowa grzebieniowa Siemens SENTRON (symbol 5ST3736) o przekroju 10 mm² przeznaczona do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych. Konfiguracja 2-fazowa + N + AUX oraz długość 214 mm z możliwością cięcia pozwalają na elastyczne dopasowanie do różnych układów rozdzielnic. W zestawie znajdują się nasadki krańcowe zapewniające izolację i ochronę przed dotykiem.

• Przekrój 10 mm²: gwarantuje niską rezystancję i bezpieczne przewodzenie wysokich prądów w obwodach głównych, minimalizując straty mocy.
• Konfiguracja 2-fazowa + N + AUX: umożliwia kompleksowe łączenie trzech torów prądowych oraz dodatkowego styku pomocniczego (AUX) w jednej szynie, oszczędzając miejsce w rozdzielnicy.
• Długość 214 mm z możliwością cięcia: łatwe dopasowanie do dowolnej liczby biegunów – wystarczy odciąć odpowiednią ilość zębów, co skraca czas montażu.
• Zabezpieczenie przed dotykiem (osłonięte zęby): zwiększa bezpieczeństwo personelu podczas prac przy rozdzielnicy, nawet przy włączonym napięciu (po zachowaniu środków ostrożności).
• W zestawie nasadki krańcowe: izolują końce szyny po skróceniu, zapobiegając przypadkowemu zwarciu i podnosząc poziom ochrony.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Szyna przeznaczona jest do stosowania w rozdzielnicach niskiego napięcia, spełniających odpowiednie dyrektywy. Ze względu na charakter akcesoriów modułowych, zaleca się montaż w systemach zgodnych z serią SENTRON.

Zastosowanie

Szyna grzebieniowa 5ST3736 stanowi uniwersalne rozwiązanie do dystrybucji zasilania w instalacjach elektrycznych. Sprawdza się w następujących scenariuszach:

• Łączenie wyłączników nadmiarowo-prądowych (MCB) oraz różnicowoprądowych (RCCB) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie wielobiegunowych linii zasilających w systemach oświetleniowych, gniazd wtyczkowych oraz obwodów siłowych.
• Rozbudowa istniejących rozdzielnic – szynę można przyciąć na wymiar i dodać nowy aparat bez konieczności wymiany całej listwy.
• Zastosowania w automatyce budynkowej i przemyśle, gdzie wymagane jest bezpieczne i estetyczne okablowanie grup odbiorów.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Szynę należy mocować na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania śrub połączeniowych oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Pamiętaj o zastosowaniu nasadek krańcowych na odciętych końcach szyny – zapewniają one niezbędną izolację.

FAQ

• Czy szynę można dowolnie przycinać? Tak, szyna 5ST3736 została zaprojektowana z myślą o indywidualnym dopasowaniu – w miejscach oznaczonych można ją ciąć, a po skróceniu należy założyć dołączone nasadki krańcowe.
• Czy szyna nadaje się do wyłączników innych producentów niż Siemens? Szyna jest dedykowana do aparatów modułowych Siemens SENTRON. W przypadku innych producentów należy sprawdzić kompatybilność mechaniczna i elektryczna (rostaw zębów, przekrój szyny).
• Jaką obciążalność prądową ma szyna 10 mm²? Producent nie podaje konkretnej wartości prądu znamionowego dla samej szyny. W praktyce maksymalny prąd zależy od liczby podłączonych aparatów, temperatury otoczenia oraz warunków zabudowy. Należy kierować się danymi katalogowymi wyłączników i zasadami doboru przewodów.
