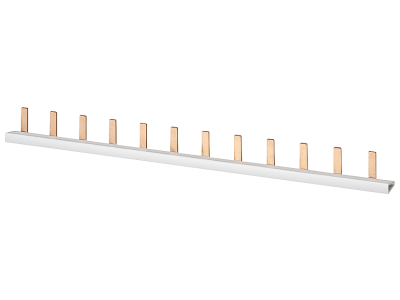

Szyna łączeniowa grzebieniowa 10 mm2, 1-faz., 8x (1-faz.+AUX), 214 mm, z możliwością cięcia | 5ST3732 Siemens

Alternatywny kod produktu: 5ST3732

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3732 o przekroju 10 mm² przeznaczona do łączenia wyłączników nadmiarowo-prądowych i różnicowoprądowych. Konstrukcja jednofazowa z dodatkowym torem AUX umożliwia bezpieczne i uporządkowane rozprowadzenie napięcia w rozdzielnicy. Długość 214 mm pozwala na obsługę do 8 modułów (1-fazowych + AUX), a możliwość cięcia zapewnia elastyczność dopasowania do rzeczywistej liczby aparatów. Nasadki krańcowe w zestawie gwarantują ochronę przed dotykiem na końcach szyny.

• Przekrój 10 mm²: Zapewnia niską rezystancję i odpowiednią przewodność dla obwodów o znacznym obciążeniu, minimalizując straty mocy.
• Zabezpieczenie przed dotykiem: Izolowana konstrukcja szyny chroni przed przypadkowym kontaktem z częściami pod napięciem, zwiększając bezpieczeństwo instalacji i obsługi.
• Długość 214 mm (8 modułów): Odpowiednia do zestawienia do 8 sztuk aparatów modułowych w standardowym rozstawie 18 mm.
• Możliwość cięcia: Szynę można przyciąć na dowolną długość, co pozwala na optymalne wykorzystanie w rozdzielnicach o niestandardowej liczbie modułów.
• Nasadki krańcowe w zestawie: Gotowe do montażu, zapewniają izolację końcówek i estetyczne wykończenie szyny.

Zgodność z Normami

Szyna łączeniowa Siemens 5ST3732 jest produkowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości dla urządzeń elektrycznych.

Zastosowanie

Szyna łączeniowa grzebieniowa stanowi niezbędne wyposażenie w rozdzielnicach elektrycznych, umożliwiając szybkie i bezpieczne łączenie aparatów modułowych w grupy. Przeznaczona jest do współpracy z:

• Wyłącznikami nadmiarowo-prądowymi (MCB) w instalacjach oświetleniowych i gniazd wtykowych.
• Wyłącznikami różnicowoprądowymi (RCD) w obwodach wymagających dodatkowej ochrony przeciwporażeniowej.
• Aparaturą modułową Siemens serii SENTRON w domach, biurach i obiektach przemysłowych.
• Systemami automatyki budynkowej, gdzie wymagane jest zasilanie wielu odbiorników z jednej fazy z możliwością odłączenia poszczególnych obwodów.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamocować na szynie DIN TH35. Przed przycięciem dokładnie zmierzyć wymaganą długość i odciąć szynę w wyznaczonych miejscach (zgodnie z dokumentacją producenta). Nasadki krańcowe założyć na obcięte końce. Połączenia przewodów wykonać z zachowaniem odpowiedniego momentu dokręcania (zgodnie z instrukcją aparatów) oraz doboru przekroju do obciążenia – dla przekroju szyny 10 mm² zaleca się stosowanie przewodów o odpowiedniej wytrzymałości prądowej.

FAQ

• Czy szynę można przycinać na wymiar? Tak, produkt został zaprojektowany z możliwością cięcia. Należy użyć odpowiednich narzędzi i postępować zgodnie z instrukcją producenta.
• Czy szyna posiada ochronę przed dotykiem? Tak, konstrukcja szyny z izolowanymi powierzchniami i nasadkami krańcowymi zapewnia ochronę przed przypadkowym kontaktem z częściami pod napięciem.
• Z jakimi urządzeniami współpracuje szyna 5ST3732? Jest przeznaczona przede wszystkim do wyłączników nadmiarowo-prądowych i różnicowoprądowych Siemens serii SENTRON, ale może być stosowana z innymi aparatami modułowymi o standardowym rozstawie 18 mm (zgodność należy zweryfikować z dokumentacją techniczną).
