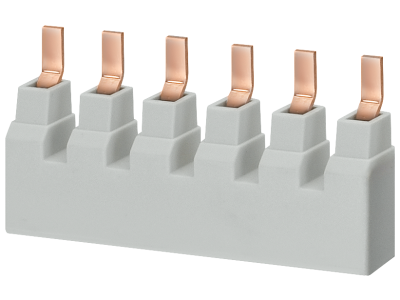

Szyna łączeniowa grzebieniowa 18 mm2, 3-faz., 16x (3-faz.+AUX), 1016 mm, z możliwością cięcia | 5ST3712-3HG Siemens

Alternatywny kod produktu: 5ST37123HG

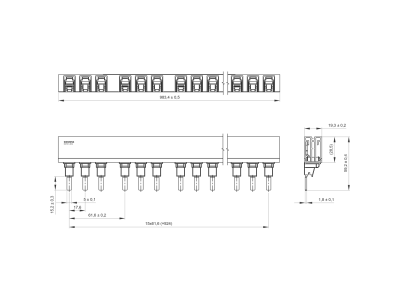

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa Siemens 5ST3712-3HG o przekroju 18 mm² przeznaczona jest do szybkiego i bezpiecznego łączenia wyłączników nadmiarowo-prądowych serii 5SJ4...-.HG w rozdzielnicach. Oferuje 16 przyłączy dla 3 faz oraz obwodu pomocniczego (AUX), co pozwala na zasilenie do 16 modułów w jednym ciągu. Długość 1016 mm z możliwością przycięcia ułatwia dopasowanie do konkretnej konfiguracji rozdzielnicy.

• Przekrój 18 mm²: Zapewnia niską rezystancję i wysoką obciążalność prądową, minimalizując straty mocy i ryzyko przegrzania przy pracy z wyłącznikami o dużym prądzie znamionowym.
• 16 przyłączy (3 fazy + AUX): Umożliwia równoczesne zasilenie 16 wyłączników nadmiarowo-prądowych w układzie 3-fazowym z dodatkowym obwodem pomocniczym, co przyspiesza montaż i redukuje liczbę połączeń.
• Możliwość cięcia na wymiar: Pozwala na precyzyjne dopasowanie długości szyny do rzeczywistej szerokości rozdzielnicy, eliminując zbędne odcinki i ułatwiając instalację w niestandardowych układach.
• Długość 1016 mm: Wystarczająca do obsługi typowych zestawów modułowych (16 modułów po 1- lub 2-biegunowe) bez konieczności łączenia kilku szyn.
• Kompatybilność z Siemens 5SJ4...-.HG: Gwarantuje bezproblemowe osadzenie i pewny kontakt elektryczny z wyłącznikami nadmiarowo-prądowymi, zachowując zgodność z wymaganiami producenta.

Zgodność z Normami

Szyna łączeniowa przeznaczona jest do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SJ4...-.HG, które spełniają wymagania normy UL 489. Produkt został zaprojektowany i wyprodukowany zgodnie z wewnętrznymi standardami jakości Siemens, co zapewnia niezawodność w instalacjach przemysłowych i infrastrukturalnych.

Zastosowanie

Szyna grzebieniowa 5ST3712-3HG znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane zasilanie wielu wyłączników nadmiarowo-prądowych w rozdzielnicach. Idealnie sprawdza się w:

• Rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, komercyjnych i mieszkalnych.
• Systemach dystrybucji energii 3-fazowej z potrzebą wydzielonego obwodu pomocniczego (AUX) do sterowania lub sygnalizacji.
• Modernizacji istniejących rozdzielnic – jako zamiennik dla tradycyjnego okablowania, redukujący czas montażu i ryzyko pomyłek.
• Instalacjach wymagających łatwego dodawania lub wymiany wyłączników – cięta na wymiar szyna ułatwia rozbudowę bez konieczności demontażu całego zasilania.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) i odpowiednią wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Szynę należy osadzić na szynie montażowej TH35 (DIN) w rozdzielnicy, a następnie wcisnąć wyłączniki nadmiarowo-prądowe. W przypadku cięcia szyny używaj odpowiednich narzędzi (nożyce do grzebieni), a krawędzie oczyść z zadziorów. Przekrój przewodów doprowadzających dobierz do spodziewanego prądu obciążenia – dla szyny 18 mm² zaleca się minimalny przekrój 6 mm², ale ostateczną wartość określ na podstawie norm i projektu instalacji. Moment dokręcania śrub zacisków wyłączników – zgodnie z dokumentacją producenta (typowy zakres 2–3 Nm). Nie przeciążaj szyny – suma prądów wszystkich podłączonych wyłączników nie może przekraczać obciążalności szyny (określonej przez producenta wyłączników).

FAQ

• Czy szynę można ciąć na dowolną długość? Tak, szyna 5ST3712-3HG została zaprojektowana z możliwością przycięcia. Należy użyć odpowiednich nożyc do szyn grzebieniowych, a po cięciu sprawdzić czystość krawędzi – nie mogą występować zadziory, które mogłyby uszkodzić izolację lub utrudnić osadzenie wyłączników.
• Jakie wyłączniki nadmiarowo-prądowe współpracują z tą szyną? Szyna przeznaczona jest wyłącznie do wyłączników nadmiarowo-prądowych Siemens serii 5SJ4...-.HG (z oznaczeniem HG). Nie jest kompatybilna z innymi seriami bez adapterów – przed zakupem sprawdź oznaczenie na wyłączniku.
• Czy szyna nadaje się do zastosowań z napięciem 400 V? Szyna jest przystosowana do napięcia 480/277 V (zgodnie z UL 489), co odpowiada standardowym sieciom 3-fazowym 400/230 V. Można ją stosować w instalacjach o napięciu międzyfazowym do 480 V AC.
