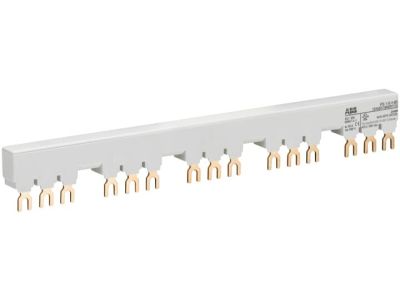

Szyna łączeniowa 3-fazowa, 65A 5xMS116/MS132/MO132+AUX, PS1-5-1-65 | 1SAM201906R1115 ABB

Alternatywny kod produktu: 1SAM201906R1115

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa PS1-5-1-65 (symbol 1SAM201906R1115) o prądzie znamionowym 65A służy do szybkiego i bezpiecznego podłączania rozruszników silnikowych serii MS116/MS132 oraz MO132 z 1 stykiem pomocniczym AUX. Zaprojektowana jako ekonomiczne rozwiązanie w instalacjach rozdzielczych, umożliwia jednoczesne zasilanie do 5 aparatów w układzie trójfazowym, eliminując potrzebę stosowania indywidualnych mostków połączeniowych.

• Prąd znamionowy 65A: Zapewnia stabilne zasilanie pięciu rozruszników silnikowych bez ryzyka przegrzania połączeń przy pełnym obciążeniu.
• 5 styków dla aparatów głównych + 1 styk pomocniczy AUX: Umożliwia proste i czytelne połączenie obwodów sterowania oraz sygnalizacji, redukując liczbę przewodów w rozdzielnicy.
• Szybki montaż: System zatrzaskowy pozwala na błyskawiczne montowanie szyny na szynie nośnej TH w rozdzielnicy bez użycia dodatkowych narzędzi.
• Uniwersalna kompatybilność: Przeznaczona do współpracy z rozrusznikami MS116, MS132 oraz MO132, co ułatwia planowanie i modernizację instalacji.
• Ekonomiczne rozwiązanie: Redukuje koszty montażu i okablowania w porównaniu z indywidualnymi połączeniami przewodowymi między aparatami.

Zgodność z Normami

Szyna łączeniowa PS1-5-1-65 spełnia wymagania norm europejskich w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z normami IEC 60947-7-1 oraz VDE 0611.

Zastosowanie

Szyna łączeniowa PS1-5-1-65 znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach i rozdzielnicach, gdzie wymagane jest grupowe zasilanie i sterowanie rozrusznikami silnikowymi.

• Podłączenie do 5 rozruszników silnikowych MS116/MS132 w układzie trójfazowym w rozdzielnicach niskiego napięcia.
• Sterowanie zespołem silników w maszynach przemysłowych (np. taśmociągach, wentylatorach, pompach).
• Modernizacja istniejących instalacji poprzez wymianę tradycyjnych połączeń przewodowych na szynę zbiorczą.
• Zastosowanie w szafach sterowniczych, gdzie wymagane jest zwarte i czytelne okablowanie.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę montuje się na standardowej szynie nośnej TH (35 mm) przy użyciu zatrzasków systemowych. Przed montażem należy upewnić się, że prąd znamionowy szyny (65A) jest zgodny z obciążeniem układu. Połączenia należy wykonać zgodnie z dokumentacją techniczną rozruszników, zwracając szczególną uwagę na dokręcenie styków pomocniczych AUX. Po montażu zaleca się przeprowadzenie testu izolacji i ciągłości obwodu.

FAQ

• Czy szyna PS1-5-1-65 współpracuje z innymi modelami rozruszników? Szyna jest kompatybilna z rozrusznikami MS116, MS132 oraz MO132 wyposażonymi w 1 styk pomocniczy AUX. Nie zaleca się stosowania z innymi typami aparatów bez weryfikacji wymiarów i parametrów.
• Jaki jest maksymalny prąd obciążenia szyny? Prąd znamionowy szyny wynosi 65A. Należy dobierać aparaty i przewody odpowiednio do tego parametru, aby uniknąć przegrzania.
• Czy szyna wymaga dodatkowego zabezpieczenia? Szyna nie posiada wbudowanego zabezpieczenia zwarciowego. W układzie należy stosować odpowiednie zabezpieczenia w obwodzie zasilającym (np. wyłączniki nadprądowe) zgodnie z wymaganiami norm.
