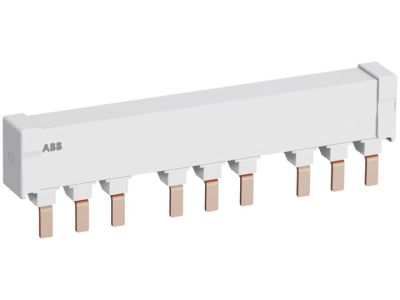

Szyna łączeniowa 3-fazowa 125A 3xMS165/MO165, PS3-2-0-125 | 1SAM401920R1003 ABB

Alternatywny kod produktu: 1SAM401920R1003

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa 125A (symbol 1SAM401920R1003) przeznaczona jest do szybkiego i bezpiecznego montażu 3 ręcznych rozruszników silnikowych MS165/MO165. Konstrukcja bez bocznych styków pomocniczych zapewnia ekonomiczne rozwiązanie dla instalacji elektrycznych wymagających pewnego połączenia fazowego o prądzie znamionowym 125A.

• Prąd znamionowy 125A: Zapewnia stabilne zasilanie 3-fazowe dla podłączonych rozruszników silnikowych, zgodnie z wymaganiami instalacji o średnim obciążeniu.
• 3-fazowa konstrukcja: Umożliwia jednoczesne podłączenie 3 rozruszników silnikowych MS165/MO165, eliminując konieczność indywidualnego prowadzenia przewodów fazowych.
• Szybki montaż bez bocznych styków pomocniczych: Skraca czas instalacji i redukuje koszty materiałowe, zachowując wysoką niezawodność połączeń.
• Ekonomiczne rozwiązanie: Niższa cena w porównaniu do tradycyjnych metod łączenia, przy zachowaniu pełnej funkcjonalności i bezpieczeństwa.
• Stabilna konstrukcja: Solidne wykonanie zapewnia długotrwałą eksploatację bez ugięć ani luzów stykowych.

Zgodność z Normami

Szyna łączeniowa spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada deklarację zgodności CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Szyna łączeniowa 3-fazowa 125A dedykowana jest do instalacji elektrycznych wymagających szybkiego i pewnego podłączenia rozruszników silnikowych MS165/MO165.

• Montaż w rozdzielnicach przemysłowych i maszynach elektrycznych – idealne rozwiązanie do szaf sterowniczych.
• Instalacje silników 3-fazowych o średnim obciążeniu, gdzie wymagane jest stabilne zasilanie fazowe.
• Modernizacje istniejących instalacji – szybka wymiana tradycyjnych rozwiązań na szynę zbiorczą.
• Ekonomiczne rozwiązanie w nowych instalacjach, gdzie priorytetem jest redukcja kosztów montażu.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Szyna mocowana jest bezpośrednio do szyny nośnej w rozdzielnicy za pomocą dedykowanych uchwytów. Rozruszniki silnikowe MS165/MO165 montuje się bezpośrednio na szynie, dociskając je do styków fazowych – nie wymaga to dodatkowych narzędzi. Przed uruchomieniem należy sprawdzić docisk styków oraz brak luzów w połączeniach. Upewnij się, że szyna jest odpowiednio dobrana do prądu znamionowego instalacji – w przypadku wątpliwości skonsultuj dobór z dokumentacją techniczną.

FAQ

• Jaki prąd znamionowy posiada szyna łączeniowa? Szyna przeznaczona jest dla prądu znamionowego 125A, co umożliwia zasilanie 3 rozruszników silnikowych MS165/MO165.
• Czy szyna posiada styki pomocnicze? Nie – konstrukcja szyny jest pozbawiona bocznych styków pomocniczych, co upraszcza montaż i obniża koszty.
• Do jakich rozruszników silnikowych pasuje szyna? Szyna przeznaczona jest do montażu 3 ręcznych rozruszników silnikowych MS165/MO165 – kompatybilność potwierdza symbol 3xMS165/MO165.
