Szyna łączeniowa 3-fazowa, 100A 4xMS116/MS132/MO132+AUX, PS1-4-1-100 | 1SAM201916R1114 ABB

Alternatywny kod produktu: 1SAM201916R1114

Opis i Kluczowe Cechy

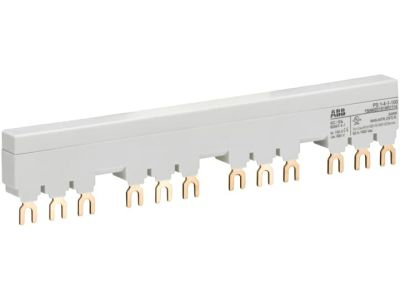

Szyna łączeniowa 3-fazowa PS1-4-1-100 (symbol 1SAM201916R1114) o prądzie znamionowym 100A to sprawdzone rozwiązanie ułatwiające szybkie i bezpieczne połączenia w instalacjach rozdzielczych. Przeznaczona do współpracy z rozrusznikami silnikowymi MS116, MS132 oraz MO132, wyposażona w 4 boczne styki pomocnicze AUX, co umożliwia elastyczne rozbudowywanie układu bez dodatkowych modułów. Uniwersalny system montażowy gwarantuje kompatybilność z szeroką gamą aparatury modułowej.

• Prąd znamionowy 100A: Zapewnia pewne i stabilne zasilanie czterech rozruszników silnikowych w standardowych instalacjach przemysłowych i budynkowych.
• 4 boczne styki pomocnicze AUX: Umożliwiają szybkie podłączenie dodatkowych obwodów sterujących, sygnalizacji lub zasilania peryferyjnego bez konieczności stosowania rozgałęzień.
• Uniwersalna konstrukcja PS1-4-1-100: Kompatybilna z rozrusznikami MS116, MS132 oraz MO132, co upraszcza dobór komponentów i skraca czas montażu.
• Szybki montaż bez narzędzi: System zatrzaskowy pozwala na mocowanie szyny w rozdzielnicy jednym ruchem, eliminując konieczność stosowania śrub i dodatkowych akcesoriów.
• Ekonomiczne rozwiązanie: Redukuje koszty okablowania i czasu instalacji w porównaniu z indywidualnym okablowaniem każdego rozrusznika.

Zgodność z Normami

Szyna łączeniowa PS1-4-1-100 spełnia wymagania norm europejskich dla aparatury łączeniowej i sterowniczej. Posiada deklarację zgodności CE oraz jest zgodna z normami IEC 60947-7-1 dotyczącą szyn zbiorczych i osprzętu rozdzielnic niskiego napięcia.

Zastosowanie

Szyna PS1-4-1-100 znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest scentralizowane zasilanie i sterowanie grupą rozruszników silnikowych. Idealnie sprawdza się w układach napędowych, rozdzielnicach maszyn przemysłowych oraz w szafach sterowniczych budynków użyteczności publicznej.

• Sterowanie i zasilanie grup silników w instalacjach przemysłowych (np. taśmociągów, wentylatorów, pomp).
• Rozdzielnice maszyn CNC, obrabiarek i innych urządzeń wymagających precyzyjnego okablowania.
• Szafy sterownicze budynków komercyjnych i przemysłowych – centralne zasilanie rozruszników silnikowych.
• Instalacje klimatyzacji, wentylacji i ogrzewania – scentralizowane podłączenie napędów.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Szynę należy zamontować na szynie nośnej TH35 w rozdzielnicy, zaczynając od lewej strony. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Boczne styki pomocnicze AUX służą do podłączania przewodów zgodnie z aktualnym schematem instalacji – zaleca się stosowanie przewodów o odpowiednim przekroju (np. 1,5 mm² lub 2,5 mm² w zależności od obciążenia). Po zamontowaniu rozruszników należy dokręcić śruby połączeń znamionowych momentem zgodnym z zaleceniami producenta aparatury.

FAQ

• Czy szyna PS1-4-1-100 współpracuje z innymi rozrusznikami niż MS116/MS132? Tak, konstrukcja szyny jest uniwersalna i kompatybilna również z rozrusznikami MO132 oraz innymi aparatami o podobnych wymiarach i układzie montażowym.
• Jaki jest maksymalny prąd ciągły, jaki może przenosić szyna? Prąd znamionowy szyny wynosi 100A, co oznacza, że może ona stale przenosić obciążenie do 100A przy zachowaniu odpowiednich warunków chłodzenia i montażu.
• Czy do montażu szyny potrzebne są dodatkowe narzędzia? Nie – szyna wyposażona jest w system zatrzaskowy, który umożliwia jej szybki montaż na szynie TH35 bez użycia narzędzi. Do połączeń elektrycznych konieczne będzie jednak użycie odpowiedniego wkrętaka do dokręcenia śrub.
