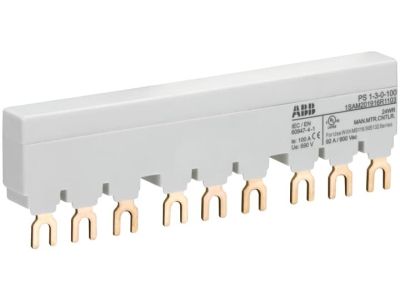

Szyna łączeniowa 3-fazowa, 100A 3xMS116/MS132/MO132, PS1-3-0-100 | 1SAM201916R1103 ABB

Alternatywny kod produktu: 1SAM201916R1103

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa PS1-3-0-100 (symbol 1SAM201916R1103) o prądzie znamionowym 100A to rozwiązanie ułatwiające szybki i bezpieczny montaż ręcznych rozruszników silnikowych MS116, MS132 lub MO132. Zaprojektowana do pracy w rozdzielnicach niskiego napięcia, eliminuje konieczność stosowania dodatkowych styków pomocniczych, co znacznie obniża koszty instalacji.

• Prąd znamionowy 100A: Gwarantuje stabilne zasilanie silników o mocy do 75 kW (przy 400V) – odpowiedni dla większości aplikacji przemysłowych i budowlanych.
• 3-fazowa konstrukcja: Umożliwia równomierne rozłożenie obciążenia między fazami, zmniejszając ryzyko przegrzania i awarii instalacji.
• Kompatybilność z MS116/MS132/MO132: Bezpośrednie mocowanie rozruszników bez dodatkowych adapterów – oszczędność czasu i miejsca w szafie rozdzielczej.
• Ekonomiczne rozwiązanie: Redukcja kosztów okablowania i elementów pomocniczych poprzez eliminację bocznych styków pomocniczych.
• Łatwy montaż: Wystarczy wsunąć szynę w prowadnice rozdzielnicy i zamocować rozruszniki – idealne dla instalacji seryjnych.

Zgodność z Normami

Szyna łączeniowa PS1-3-0-100 spełnia wymagania norm europejskich dotyczących aparatury łączeniowej (m.in. PN-EN 60947-7-1). Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyna łączeniowa 3-fazowa PS1-3-0-100 przeznaczona jest do szybkiego montażu rozruszników silnikowych w rozdzielnicach przemysłowych, maszynach oraz instalacjach budowlanych. Umożliwia porządkowanie okablowania i redukcję liczby połączeń.

• Instalacje przemysłowe – mocowanie rozruszników silnikowych w szafach sterowniczych.
• Maszyny i urządzenia – centralne zasilanie i sterowanie silnikami (np. napędy, pompy, wentylatory).
• Budownictwo – rozdział zasilania w układach wentylacji, klimatyzacji czy systemach grzewczych.
• Modernizacje instalacji – wymiana tradycyjnych metod okablowania na szynę zbiorczą w celu poprawy niezawodności i przejrzystości schematu.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Szynę należy umieścić w prowadnicach rozdzielnicy, a następnie zamocować rozruszniki silnikowe bezpośrednio do szyny, dociskając je z odpowiednim momentem (zgodnie z dokumentacją producenta). Upewnić się, że wszystkie połączenia są dokręcone – niedokręcone styki mogą powodować przegrzewanie się układu. Po montażu przeprowadzić oględziny i testy izolacji.

FAQ

• Czy szyna jest kompatybilna z innymi rozrusznikami niż MS116/MS132? Tak, przeznaczona jest do MS116, MS132 oraz MO132. Dla innych modeli należy sprawdzić specyfikację techniczną rozrusznika.
• Jakie jest maksymalne obciążenie prądowe szyny? Prąd znamionowy wynosi 100A – odpowiedni dla silników o mocy do 75 kW przy napięciu 400V. W przypadku wyższych obciążeń konieczne jest zastosowanie szyny o większej obciążalności.
• Czy szyna wymaga dodatkowych styków pomocniczych? Nie – konstrukcja eliminuje konieczność stosowania bocznych styków pomocniczych, co upraszcza montaż i obniża koszty.
