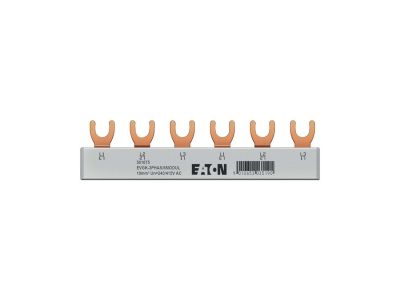

Szyna łączeniowa 3-faz. 6MU, możliwość przycinania EVGK-3PHAS/6MODUL | EP-501075 Eaton

Opis i Kluczowe Cechy

Szyna łączeniowa 3-fazowa EATON EVGK-3PHAS/6MODUL to zaawansowane rozwiązanie przeznaczone do profesjonalnych rozdzielnic elektrycznych. Produkt o szerokości 6 modułów (6MU) został zaprojektowany z myślą o efektywnym i bezpiecznym mostkowaniu aparatury modułowej, takiej jak wyłączniki nadprądowe (MCB) oraz wyłączniki różnicowoprądowe (RCCB). Wykorzystanie materiału izolacyjnego PC-ABS w połączeniu z osłoną PP Touch gwarantuje najwyższy poziom bezpieczeństwa użytkowania. Szyna charakteryzuje się wysoką wytrzymałością dielektryczną (siła rażenia na poziomie 36 kV/mm), co minimalizuje ryzyko przebicia w trudnych warunkach eksploatacyjnych. Dodatkowym atutem są fabrycznie zamontowane kapturki uszczelniające, które zapewniają ochronę końcówek szyny, a możliwość ich oddzielnego zamówienia ułatwia serwisowanie po przycięciu szyny na żądaną długość.

• Konstrukcja 3-fazowa: Umożliwia przejrzyste i szybkie rozdzielenie zasilania w układach trójfazowych.
• Możliwość przycinania: Elastyczność montażu pozwala na dopasowanie długości szyny do konkretnej liczby aparatów w rzędzie.
• Bezpieczeństwo materiałowe: Wykonanie z materiałów bezhalogenowych zgodnie z normą DIN-EN 60754-1 ogranicza emisję toksycznych gazów podczas pożaru.
• Estetyka i trwałość: Obudowa w kolorze RAL 7035 (jasnoszary) doskonale komponuje się z nowoczesną aparaturą modułową.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty i testy laboratoryjne. Szyna została przetestowana zgodnie z najnowszymi normami VDE, w tym DIN EN 61439-1:2021-10 oraz DIN EN 61439-6:2013-06, co gwarantuje pełną kompatybilność z systemami rozdzielnic niskiego napięcia. Klasyfikacja ogniowa na poziomie V2 zapewnia odpowiednią odporność na rozprzestrzenianie się płomienia. Urządzenie jest przystosowane do pracy w III kategorii przepięciowej, co czyni je idealnym wyborem do instalacji budynkowych i przemysłowych narażonych na przejściowe przepięcia.

Zastosowanie

Szyna EATON EVGK-3PHAS/6MODUL znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz w przemyśle. Jest dedykowana do współpracy z:

• Wyłącznikami nadprądowymi (nadmiarowo-prądowymi) w celu szybkiego zasilania rzędów aparatury.
• Wyłącznikami różnicowoprądowymi, zapewniając ciągłość zasilania fazowego.
• Łącznikami modułowymi i innymi urządzeniami montowanymi na standardowej szynie DIN.

Dzięki kompaktowej budowie 6MU, szyna idealnie sprawdza się w mniejszych rozdzielnicach lub jako element uzupełniający w rozbudowanych systemach sterowania.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Przycinanie: Po docięciu szyny na wymaganą długość, należy bezwzględnie oczyścić krawędzie z opiłków miedzi i założyć dedykowane kapturki uszczelniające, aby zachować odpowiedni stopień ochrony i izolacji.
• Moment dokręcania: Zaciski aparatury powinny być dokręcone z momentem zgodnym z dokumentacją techniczną producenta wyłączników, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń.
• Pozycjonowanie: Upewnij się, że zęby szyny są prawidłowo osadzone w zaciskach windowych lub szynowych aparatów przed ostatecznym dokręceniem śrub.

FAQ

1. Czy szyna jest bezpieczna w przypadku pożaru?
Tak, szyna jest bezhalogenowa (DIN-EN 60754-1) i posiada klasyfikację ogniową V2, co oznacza, że materiał jest samogasnący i nie wydziela korozyjnych gazów.

2. Czy mogę samodzielnie skrócić szynę?
Tak, konstrukcja szyny pozwala na jej przycinanie. Należy jednak pamiętać o zabezpieczeniu końców fabrycznymi kapturkami ochronnymi.

3. Co oznacza III kategoria przepięcia?
Oznacza to, że szyna jest zaprojektowana do pracy w instalacjach stałych, gdzie wymagany jest wysoki poziom niezawodności i odporności na przepięcia, np. w rozdzielnicach głównych i obwodach odbiorczych.
