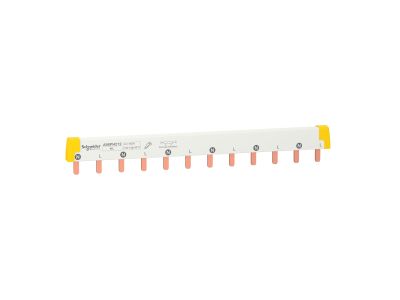

Szyna łączeniowa ( sztyftowa ) 2P 12 modułów 100A, Acti9 | A9XPH212 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa sztyftowa (grzebieniowa) A9XPH212 z gamy Acti9 to akcesorium przyłączeniowe przeznaczone do szybkiego i bezpiecznego rozdziału zasilania w rozdzielnicach modułowych. Konfiguracja 2-biegunowa (1L + N) oraz prąd znamionowy 100 A pozwalają na zasilanie obwodów o znacznym obciążeniu, a 12 modułów umożliwia podłączenie wielu aparatów w jednej linii.

• Prąd znamionowy 100 A: zapewnia bezpieczną pracę w obwodach o dużym zapotrzebowaniu prądowym bez ryzyka przeciążenia szyny.
• Konfiguracja 2-biegunowa (1L + N): dedykowana do rozdziału fazy i przewodu neutralnego, co ułatwia montaż w standardowych układach jednofazowych.
• Ilość miejsc 12 modułów: kompatybilność z szeroką gamą aparatury modułowej (wyłączniki nadprądowe, różnicowo-prądowe, styczniki) o szerokości 1 modułu.
• Wykonanie sztyftowe: umożliwia szybkie i pewne łączenie bez użycia narzędzi, skracając czas montażu.
• Gama Acti9: gwarancja jakości, niezawodności i pełnej kompatybilności z systemem rozdzielnic Schneider Electric.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z obowiązującymi normami dla akcesoriów przyłączeniowych w rozdzielnicach niskiego napięcia, co potwierdza jego bezpieczeństwo i niezawodność podczas eksploatacji.

Zastosowanie

Szyna A9XPH212 jest przeznaczona do łączenia i rozdziału zasilania w rozdzielnicach modułowych. Sprawdza się wszędzie tam, gdzie potrzebne jest pewne połączenie elektryczne między wyłącznikiem głównym a grupą aparatów.

• Zasilanie grup wyłączników nadprądowych i różnicowo-prądowych w rozdzielnicach budynkowych.
• Rozdział fazy L i przewodu neutralnego N na 12 miejsc modułowych w jednej linii.
• Wykorzystanie w systemach automatyki budynkowej do podłączenia przekaźników, styczników i innych modułów wykonawczych.
• Stosowanie jako szyna zbiorcza w tablicach rozdzielczych o prądzie do 100 A.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy zamocować na szynie DIN TH35. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 100 A. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po montażu sprawdzić prawidłowość połączeń i izolacji.

FAQ

• Jaką funkcję pełni oznaczenie 1L + N? Oznacza to, że szyna ma dwa bieguny: jeden dla fazy (L) i jeden dla przewodu neutralnego (N). Jest to typowa konfiguracja dla obwodów jednofazowych 230 V.
• Z jakimi aparatami mogę użyć tej szyny? Szyna jest kompatybilna z większością aparatów modułowych o szerokości 1 modułu (18 mm) z gamy Acti9 oraz innych standardowych rozwiązań, pod warunkiem że ich zaciski wejściowe są przystosowane do wsuwania szyny grzebieniowej.
• Jaki jest maksymalny prąd, jaki może płynąć przez szynę? Prąd znamionowy wynosi 100 A. Jest to wartość podana przez producenta – nie należy przekraczać tego obciążenia, aby zapewnić bezpieczną pracę bez przegrzewania.
