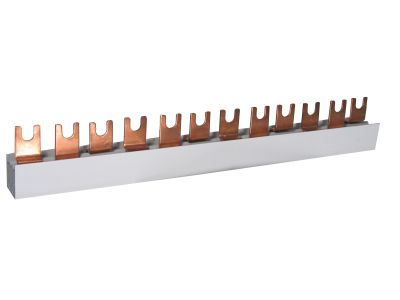

Szyna izolowana zbiorcza grzebieniowa IZ16/4F/12, 16 mm2 4P 12 mod L1 L2 L3 N | 002921068 Eti

Alternatywny kod produktu: IZ16/4F/12

Opis i Kluczowe Cechy

Szyna izolowana zbiorcza grzebieniowa IZ16/4F/12 (indeks 002921068) to element łączeniowy przeznaczony do zasilania aparatów modułowych w rozdzielnicach elektrycznych. Oferuje przekrój 16 mm², który zapewnia niską rezystancję połączeń i minimalne straty mocy, oraz budowę 4-biegunową (L1, L2, L3, N) obsługującą do 12 modułów. Konstrukcja z izolacją gwarantuje bezpieczne użytkowanie w standardowych warunkach rozdzielnicowych.

• Przekrój 16 mm²: Duża powierzchnia przewodząca redukuje spadki napięcia i straty energii, co jest kluczowe przy rozdziałe obciążeń w instalacjach trójfazowych.
• 4 bieguny (L1, L2, L3, N): Umożliwia jednoczesne zasilanie trzech faz oraz przewodu neutralnego, co upraszcza okablowanie i zwiększa czytelność rozdzielnicy.
• 12 modułów: Dostosowana do montażu w standardowych rozdzielnicach modułowych – pozwala na elastyczne rozmieszczenie aparatów (np. wyłączników nadprądowych, różnicowoprądowych) w jednej szynie.
• Izolowana obudowa: Zapewnia ochronę przed przypadkowym dotykiem części pod napięciem oraz zwiększa bezpieczeństwo podczas prac serwisowych i montażu.
• Konstrukcja grzebieniowa: Ułatwia szybkie i pewne podłączanie aparatów modułowych bez konieczności stosowania dodatkowych mostków – skraca czas montażu i minimalizuje ryzyko błędów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności. Wykonany w standardzie DIN do montażu na szynie TH35.

Zastosowanie

Szyna zbiorcza grzebieniowa IZ16/4F/12 znajduje zastosowanie wszędzie tam, gdzie konieczna jest bezpieczna i uporządkowana dystrybucja zasilania w rozdzielnicach modułowych.

• Zasilanie trójfazowych obwodów odbiorczych z jednoczesnym wyprowadzeniem przewodu neutralnego – idealna do rozdzielnic głównych i podrozdzielnic.
• Łączenie wyjść zabezpieczeń nadprądowych i różnicowoprądowych w rozdzielnicach mieszkań, budynków użyteczności publicznej oraz obiektów przemysłowych.
• Tworzenie szyn zasilających dla sterowników PLC, styczników i przekaźników w szafach sterowniczych.
• Dystrybucja napięcia w instalacjach fotowoltaicznych, pomp ciepła i innych systemach wymagających rozdziału faz i N.

Wskazówki Montażowe

Montaż i podłączenie szyny zbiorczej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (np. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Szynę montuje się na szynie DIN TH35 (zgodnej z EN 60715) poprzez wciśnięcie zatrzasków. Przekrój przewodów przyłączeniowych należy dobrać do maksymalnego prądu obciążenia zgodnie z projektem instalacji. Moment dokręcania śrub zacisków – według zaleceń producenta aparatów (jeśli nie podano – standardowo 1,2–1,5 Nm). Zaleca się stosowanie kluczy dynamometrycznych.

FAQ

• Czy szyna jest izolowana na całej długości? Tak, szyna posiada izolowaną obudowę, co chroni przed przypadkowym dotknięciem części przewodzących podczas normalnej eksploatacji w rozdzielnicy IP20.
• Jaki maksymalny prąd może płynąć przez szynę? W danych produktu nie podano znamionowego prądu szyny. Należy go przyjąć na podstawie przekroju 16 mm² oraz obowiązujących norm (np. I5/4 = 63 A w typowych warunkach, ale ostateczną wartość określa projektant instalacji).
• Czy szyna jest kompatybilna z każdym aparatem modułowym? Tak, pod warunkiem że aparat posiada standardowe złącza grzebieniowe (zgodne z profilem 16 mm²). Przed montażem sprawdź odstęp między zaciskami – szyna obsługuje 12 modułów o szerokości 17,5 mm każdy.
