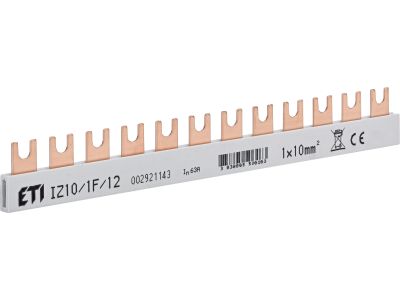

Szyna izolowana zbiorcza 1P 63A 10mm2 IZ10/1F/12 | 002921143 Eti

Alternatywny kod produktu: IZ10/1F/12

Opis i Kluczowe Cechy

Szyna izolowana zbiorcza jednofazowa (1P) o prądzie znamionowym 63 A i przekroju 10 mm², oznaczona symbolem IZ10/1F/12 (indeks 002921143). Przeznaczona do montażu w rozdzielnicach na szynie DIN. Zapewnia bezpieczne i uporządkowane rozdzielenie fazy w instalacjach elektrycznych o znacznym obciążeniu.

• Prąd znamionowy 63 A: Umożliwia zasilanie obwodów o dużym poborze mocy, odpowiednia dla głównych rozdzielnic i podrozdzielnic.
• Przekrój przewodu 10 mm²: Gwarantuje niską rezystancję i minimalne straty mocy, zapewniając efektywną dystrybucję energii.
• Wykonanie izolowane: Zwiększa bezpieczeństwo – eliminuje ryzyko przypadkowego zwarcia z obudową lub innymi szynami.
• Kompatybilność z szyną DIN (TH35): Ułatwia szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Oznaczenie IZ10/1F/12: Umożliwia jednoznaczną identyfikację produktu w projekcie i zamówieniach.

Zgodność z Normami

Brak szczegółowych danych o normach w dokumentacji produktu. Szyna izolowana zbiorcza zgodna jest z ogólnymi wymaganiami dla osprzętu rozdzielnicowego. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Szyna przeznaczona do dystrybucji fazy w rozdzielnicach elektrycznych. Idealna do:

• Zasilania rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, komercyjnych i przemysłowych.
• Podłączania wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych wymagających zasilania fazowego.
• Tworzenia przejrzystej i bezpiecznej instalacji – izolacja zapobiega zwarciom i ułatwia pracę serwisową.
• Modernizacji istniejących rozdzielnic w celu zwiększenia obciążalności bez konieczności wymiany całej szyny zbiorczej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szynę należy zamocować na szynie TH35 (DIN) w rozdzielnicy. Przewody o przekroju do 10 mm² podłączyć do zacisków zgodnie z oznaczeniami. Moment dokręcania śrub zaciskowych – według dokumentacji producenta. Przekrój przewodu dobrać do prądu obciążenia. Po zakończeniu prac sprawdzić poprawność połączeń przed załączeniem napięcia.

FAQ

• Czy szyna nadaje się do montażu w rozdzielnicach z aparaturą modułową? Tak, szyna IZ10/1F/12 jest przeznaczona do montażu na szynie DIN i współpracuje z typowymi aparatami modułowymi o szerokości 1–4 modułów.
• Jaki jest stopień ochrony szyny? Sama szyna nie ma przypisanego stopnia IP – jej ochrona zależy od obudowy rozdzielnicy. Izolacja produktu zapewnia podstawowe bezpieczeństwo przed przypadkowym dotykiem.
• Czy szyna może być używana do dystrybucji wielu obwodów? Tak, służy do rozdzielenia jednej fazy na kilka odbiorników, pod warunkiem że suma prądów nie przekracza 63 A.
