Szyna grzebieniowa widełkowa pozioma 4P 16mm2 do 4P + 4P/4P 56M | KDN480B Hager

Opis i Kluczowe Cechy

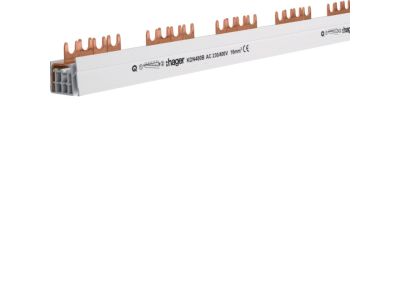

Szyna grzebieniowa widełkowa pozioma 4P o przekroju 16mm² i długości 56 modułów (symbol KDN480B) przeznaczona do łączenia aparatów modułowych w rozdzielnicach elektrycznych. Dzięki złączom widełkowym umożliwia szybkie i bezpieczne połączenie ograniczników przepięć SPD 4P z wyłącznikami różnicowoprądowymi RCCB 4P oraz nadprądowymi MCB 4P. Duży przekrój 16mm² minimalizuje rezystancję połączeń, co przekłada się na niższe straty mocy i stabilną pracę instalacji.

• Przekrój 16mm²: zapewnia niską rezystancję i doskonałą przewodność, co ogranicza straty energii i ryzyko przegrzewania przy wysokich prądach roboczych.
• Długość 56M (56 modułów): pozwala na połączenie wielu aparatów w jednej rozdzielnicy, upraszczając okablowanie i skracając czas montażu.
• Złącze widełkowe: gwarantuje pewny styk bez konieczności używania narzędzi, a jednocześnie umożliwia szybką wymianę aparatu bez demontażu całej szyny.
• Konstrukcja pozioma 4P: dedykowana do łączenia czterobiegunowych urządzeń (SPD, RCCB, MCB), zachowując przejrzysty układ przewodów w rozdzielnicy.
• Przystosowana do szyny TH35: montaż na standardowej szynie DIN w obudowach i rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw Unii Europejskiej oraz posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi normami bezpieczeństwa dla akcesoriów elektroinstalacyjnych. Zastosowane materiały i wykonanie gwarantują niezawodność w typowych warunkach pracy urządzeń modułowych w rozdzielnicach.

Zastosowanie

Szyna KDN480B dedykowana jest do profesjonalnych instalacji elektrycznych wymagających niezawodnego łączenia zabezpieczeń i sterowników. Sprawdza się w nowych realizacjach oraz podczas modernizacji rozdzielnic.

• Łączenie ograniczników przepięć SPD 4P z wyłącznikami różnicowoprądowymi RCCB 4P w obwodach odbiorczych.
• Tworzenie rozgałęzień zasilania dla kilku wyłączników nadprądowych MCB 4P w szafach sterowniczych.
• Ujednolicenie szyny fazowej dla całego rzędu aparatów modułowych, eliminując konieczność stosowania osobnych przewodów.
• Rozbudowa istniejących rozdzielnic – łatwe dodanie nowych zabezpieczeń bez konieczności przekuwania instalacji.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamocować na szynie TH35 (DIN 35 mm) w module przeznaczonym dla aparatów 4P. Przed wsunięciem złączy widełkowych upewnij się, że styki aparatów są czyste i nieuszkodzone. Nie przekraczaj maksymalnego momentu dokręcania śrub zaciskowych – postępuj zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych (jeśli stosowane) dobierz do obciążenia obwodu.

FAQ

• Czy szynę KDN480B można stosować z wyłącznikami jednobiegunowymi? Szyna została zaprojektowana do łączenia aparatów 4P (czterobiegunowych). Do łączenia urządzeń 1P lub 3P zalecamy użycie odpowiednich szyn o mniejszej liczbie biegunów.
• Czy złącze widełkowe pasuje do wszystkich typów aparatów modułowych? Złącze widełkowe jest zgodne z uniwersalnymi gniazdami stosowanymi w aparaturze modułowej renomowanych producentów (np. Hager, Legrand, Eaton). Przed montażem sprawdź kompatybilność z konkretnym modelem.
• Jaki stopień ochrony ma szyna? Szyna grzebieniowa jako element wewnętrzny rozdzielnicy nie posiada określonego stopnia ochrony. W normalnej eksploatacji w obudowie o IP ≥30 jest chroniona przed przypadkowym dotykiem.
