Szyna grzebieniowa widełkowa pozioma 3P 16mm2 59M | KDN381B Hager

Opis i Kluczowe Cechy

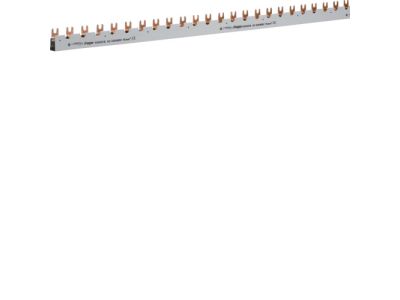

Szyna grzebieniowa widełkowa pozioma KDN381B to akcesorium do szybkiego i pewnego łączenia aparatów modułowych w rozdzielnicach elektrycznych. Dzięki konstrukcji 3P (trzy fazy) i przekroju 16 mm² umożliwia zasilanie trójfazowych obwodów odbiorczych. Długość 59 modułów (ok. 103 cm) pokrywa typowe zapotrzebowanie w standardowych rozdzielnicach, redukując liczbę połączeń kablowych.

• 3P (trzy fazy): Umożliwia jednoczesne podłączenie przewodów L1, L2, L3 – oszczędność miejsca i czasu montażu.
• Przekrój 16 mm²: Zapewnia niską rezystancję i odpowiednią przewodność dla obwodów o większym obciążeniu.
• Długość 59M (59 modułów): Dopasowana do standardowych rozdzielnic modułowych, pozwala na łączenie wielu aparatów w jednym ciągu bez łączenia dodatkowych szyn.
• Widełkowa budowa: Ułatwia pewne osadzenie w zaciskach aparatów modułowych, minimalizując ryzyko poluzowania.
• Orientacja pozioma: Montaż w standardowych rozdzielnicach – kompatybilna z typowymi listwami zaciskowymi i aparaturą modułową.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami branży elektrycznej i posiada certyfikat CE. Stosowany w instalacjach wykonanych według norm DIN oraz wymogów europejskich.

Zastosowanie

Szyna KDN381B przeznaczona jest do łączenia wyłączników nadprądowych, różnicowoprądowych, styczników i innej aparatury modułowej w rozdzielnicach. Znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie rozprowadzenie trzech faz do kilku odbiorników.

• Zasilanie trójfazowych obwodów odbiorczych w rozdzielnicach mieszkaniowych i przemysłowych.
• Łączenie grup wyłączników w szafach sterowniczych i rozdzielniach głównych.
• Tworzenie punktów rozgałęźnych dla instalacji oświetleniowych, gniazd siłowych i maszyn.
• Wymiana lub rozbudowa istniejących rozdzielnic – szybkie dołączenie nowych aparatów bez przekładania przewodów.

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę należy umieścić na szynie TH35 (DIN) w rozdzielnicy, a następnie wcisnąć widełki w zaciski aparatów modułowych zgodnie z ich oznaczeniami. Moment dokręcania śrub mocujących – zgodnie z dokumentacją producenta danego aparatu. Przekrój przewodów doprowadzających do szyny musi być dobrany do prądu obciążenia (np. 16 mm²). Przed załączeniem napięcia sprawdź poprawność połączeń.

FAQ

• Czy szyna KDN381B nadaje się do łączenia wyłączników różnicowoprądowych? Tak, szyna jest kompatybilna z aparatami modułowymi wyposażonymi w zaciski widełkowe. W przypadku wyłączników różnicowoprądowych należy upewnić się, że mają one odpowiednie gniazda do podłączenia szyn grzebieniowych (zwykle dolne zaciski fazowe).
• Jaka jest maksymalna liczba aparatów, które można połączyć jedną szyną? Długość 59M pozwala na objęcie do 59 modułów (każdy o szerokości 17,5 mm). Liczba aparatów zależy od ich szerokości – np. 10 wyłączników zajmujących po 2M każdy to 20M. Szyna może być dzielona na krótsze odcinki w miejscu łączenia aparatów.
• Czy szyna posiada zabezpieczenie przed przypadkowym kontaktem? Standardowo szny grzebieniowe nie są izolowane – po montażu w rozdzielnicy są osłonięte przez obudowę i zaślepki. Należy pamiętać o odcięciu napięcia przed jakimikolwiek pracami w rozdzielnicy.
