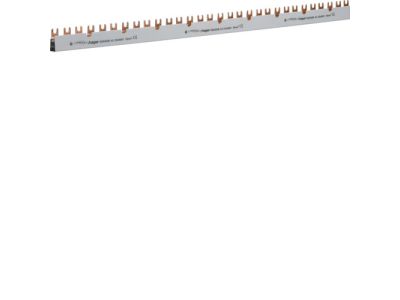

Szyna grzebieniowa widełkowa pozioma 3P 16mm2 48M | KDN383B Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma KDN383B to element dystrybucyjny przeznaczony do szybkiego i uporządkowanego łączenia aparatury modułowej w rozdzielnicach. Dzięki wykonaniu w wersji 3-biegunowej (3P) oraz przekroju przewodu 16 mm² umożliwia bezpieczne rozprowadzenie trzech faz w obwodach o znacznym obciążeniu. Długość 48 modułów (M) zapewnia dopasowanie do większości standardowych rozdzielnic modułowych, minimalizując konieczność stosowania dodatkowych połączeń.

• 3P (3-biegunowa): Umożliwia równoczesne zasilanie trzech faz (L1, L2, L3) w jednym ciągu, co upraszcza okablowanie i redukuje liczbę połączeń między urządzeniami.
• Przekrój przewodu 16 mm²: Gwarantuje niską rezystancję i wysoką obciążalność prądową, co przekłada się na stabilną dystrybucję energii bez nadmiernego nagrzewania się szyny.
• Długość 48M (modułów): Odpowiada typowej długości 864 mm, co pozwala na objęcie wielu modułów aparatury w jednej szynie, skracając czas montażu i zmniejszając ryzyko błędów połączeniowych.
• Zakończenie widełkowe: Ułatwia szybkie i pewne osadzenie w zaciskach aparatury modułowej, eliminując potrzebę stosowania osobnych końcówek.
• Konstrukcja pozioma: Przeznaczona do montażu na szynie TH35 w rozdzielnicach, zapewnia czytelne prowadzenie przewodów i łatwy dostęp do zacisków.

Zgodność z Normami

Szyna grzebieniowa KDN383B została wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza oznakowanie CE. Zapewnia to bezpieczeństwo użytkowania i kompatybilność z aparaturą modułową dostępną na rynku.

Zastosowanie

Szyna grzebieniowa KDN383B znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i powtarzalne łączenie aparatury modułowej w rozdzielnicach elektrycznych, szczególnie w układach trójfazowych.

• Łączenie wyłączników nadprądowych, różnicowoprądowych i rozłączników w szafach rozdzielczych.
• Dystrybucja zasilania trójfazowego do styczników i przekaźników w układach automatyki.
• Tworzenie szyn zbiorczych w rozdzielnicach piętrowych i rozdzielniach głównych.
• Modernizacja istniejących instalacji – redukcja liczby połączeń przewodowych i poprawa estetyki okablowania.

Wskazówki Montażowe

Montaż szyny grzebieniowej KDN383B może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Szynę montuje się na szynie TH35 (DIN) w rozdzielnicy. Zakończenia widełkowe należy wsunąć w zaciski aparatury zgodnie z kierunkiem oznaczonym na obudowie. Moment dokręcania śrub zaciskowych oraz dopuszczalny przekrój przewodów przyłączeniowych muszą być zgodne z dokumentacją techniczną producenta aparatury. Dla szyny o przekroju 16 mm² zaleca się stosowanie zabezpieczeń nadprądowych dobranych do obciążalności przewodów (np. wkładek bezpiecznikowych lub wyłączników o prądzie znamionowym wynikającym z lokalnych norm).

FAQ

• Czy szyna grzebieniowa KDN383B jest podświetlana? Nie, szyna grzebieniowa pełni funkcję dystrybucyjną i nie zawiera elementów podświetlających. Służy wyłącznie do przewodzenia prądu między aparatami.
• Jaki stopień ochrony (IP) ma ta szyna? Producent nie podaje konkretnego stopnia ochrony. Montowana wewnątrz rozdzielnicy o odpowiednim IP (np. IP40, IP54) zapewnia ochronę przed dotykiem zgodną z wymaganiami normy dla danej szafy.
• Czy szynę można ciąć na mniejsze odcinki? Tak, szyna o długości 48M może być przycięta na wymiar. Należy jednak pamiętać o zachowaniu odpowiednich odstępów izolacyjnych i stosowaniu osłon na końcówkach zgodnie z zaleceniami producenta.
