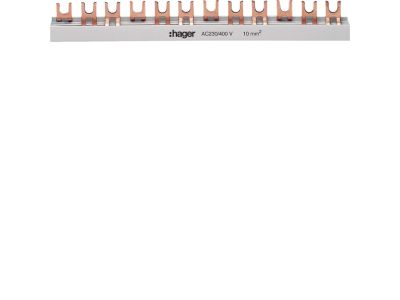

Szyna grzebieniowa widełkowa pozioma 3P 10mm2 57M | KDN363B Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki HAGER, model KDN363B, to profesjonalny element osprzętu elektroinstalacyjnego zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się konstrukcją trójfazową (3P), co umożliwia równoległe zasilanie szeregu wyłączników nadprądowych, różnicowoprądowych lub innych aparatów modułowych. Przekrój poprzeczny szyny wynosi 10 mm², co gwarantuje wysoką obciążalność prądową oraz minimalizację strat energii wynikających z rezystancji materiału przewodzącego. Długość szyny obejmuje 57 modułów (57M), co pozwala na swobodną konfigurację rozległych zestawów aparatury bez konieczności częstego sztukowania elementów przewodzących.

• Typ połączenia: Widełkowe, zapewniające stabilny styk i pewne osadzenie pod zaciskami śrubowymi.
• Liczba biegunów: 3-fazowa (3P), idealna do symetrycznego rozkładu obciążeń.
• Przekrój znamionowy: 10 mm², co przekłada się na wysoką wytrzymałość termiczną i mechaniczną.
• Pojemność modułowa: 57 modułów o szerokości 17,5 mm każdy.
• Producent: HAGER – gwarancja najwyższej jakości wykonania i trwałości materiałów izolacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna spełnia wymagania normy IEC/EN 61439, co potwierdza jej przydatność do stosowania w nowoczesnych rozdzielnicach i sterownicach niskiego napięcia. Zastosowane materiały izolacyjne są odporne na wysokie temperatury oraz posiadają właściwości samogasnące, co znacząco podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie. Stopień ochrony oraz parametry izolacji są dostosowane do pracy w warunkach przemysłowych i domowych.

Zastosowanie

Szyna KDN363B znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest niezastąpiona przy montażu rozdzielnic głównych i podrozdzielnic w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki konstrukcji widełkowej, szyna idealnie współpracuje z aparaturą modułową wyposażoną w zaciski typu Bi-Connect, umożliwiając jednoczesne podłączenie szyny oraz przewodów zasilających. Jest to rozwiązanie dedykowane dla elektryków ceniących estetykę wykonania, przejrzystość układu oraz oszczędność miejsca wewnątrz obudowy.

Wskazówki Montażowe

Podczas montażu szyny grzebieniowej HAGER należy zwrócić szczególną uwagę na odpowiednie docięcie elementu do wymaganej długości. Po przycięciu szyny, niezbędne jest zastosowanie dedykowanych zaślepek końcowych (końcówek izolacyjnych), aby zapewnić odpowiedni odstęp izolacyjny i ochronę przed dotykiem bezpośrednim. Szynę należy osadzić w zaciskach aparatury, dbając o to, aby widełki były prawidłowo wycentrowane. Kluczowym aspektem jest zachowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną aparatów, do których szyna jest montowana. Zapobiega to przegrzewaniu się styków i ewentualnym awariom instalacji.

FAQ

• Czy szynę można skracać? Tak, szyna o długości 57 modułów jest przeznaczona do przycinania na żądany wymiar, pod warunkiem zachowania zasad bezpieczeństwa i izolacji końców.
• Jaki prąd znamionowy wytrzymuje szyna 10mm2? Standardowo szyny o przekroju 10 mm² są projektowane do pracy z prądami rzędu 63A, jednak zawsze należy zweryfikować to z temperaturą otoczenia i specyfikacją rozdzielnicy.
• Czy szyna pasuje do aparatury innych producentów? Szyna posiada standardowy rozstaw widełek, jednak najlepszą kompatybilność i pewność montażu uzyskuje się stosując ją z aparaturą marki HAGER.
