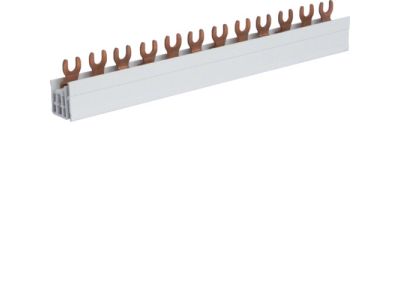

Szyna grzebieniowa widełkowa pozioma 3P 10mm2 12M | KDN363A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa HAGER KDN363A to profesjonalny komponent elektroinstalacyjny zaprojektowany do efektywnego i bezpiecznego łączenia aparatury modułowej. Produkt charakteryzuje się konstrukcją 3-biegunową (3P), co umożliwia równoległe zasilanie trzech faz w rozdzielnicach niskiego napięcia. Przekrój znamionowy szyny wynosi 10 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu optymalnej obciążalności prądowej, minimalizując ryzyko przegrzania styków. Długość szyny obejmuje 12 modułów (12M), co czyni ją idealnym rozwiązaniem do standardowych rzędów w rozdzielnicach, eliminując konieczność czasochłonnego mostkowania aparatów za pomocą przewodów giętkich.

• Typ połączenia: Widełkowe, zapewniające pewny docisk pod zaciskami śrubowymi aparatury.
• Liczba biegunów: 3-fazowa (3P), dedykowana do układów trójfazowych.
• Pojemność modułowa: 12 standardowych modułów o szerokości 17,5 mm każdy.
• Przekrój poprzeczny: 10 mm², gwarantujący wysoką przewodność i wytrzymałość termiczną.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Szyna HAGER KDN363A spełnia wymagania bezpieczeństwa w zakresie izolacji oraz odporności na prądy zwarciowe. Zastosowane materiały izolacyjne są samogasnące i odporne na wysokie temperatury, co jest kluczowe dla zachowania ciągłości zasilania w profesjonalnych instalacjach budynkowych i przemysłowych. Stopień ochrony oraz parametry dielektryczne są w pełni kompatybilne z systemami modułowymi marki HAGER oraz innych producentów stosujących standardowe zaciski widełkowe.

Zastosowanie

Szyna grzebieniowa znajduje szerokie zastosowanie w nowoczesnym prefabrykowaniu rozdzielnic elektrycznych. Jest niezastąpiona przy łączeniu wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz ograniczników przepięć. Dzięki swojej sztywnej konstrukcji, szyna KDN363A pozwala na estetyczne i przejrzyste uporządkowanie wnętrza szafy sterowniczej. Jest to rozwiązanie dedykowane dla instalatorów ceniących szybkość montażu oraz niezawodność połączeń w obiektach mieszkalnych, biurowych oraz w lekkim przemyśle, gdzie wymagany jest pewny rozdział faz.

Wskazówki Montażowe

Podczas montażu szyny widełkowej należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją techniczną łączonych aparatów, aby uniknąć poluzowania styków w wyniku drgań lub cykli termicznych. Szynę o długości 12 modułów można w razie potrzeby dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i założeniu dedykowanych zaślepek końcowych (końcówek izolacyjnych), które zapobiegają przypadkowemu dotknięciu części pod napięciem. Montaż powinien odbywać się przy całkowicie odłączonym zasilaniu.

FAQ

• Czy szyna pasuje do aparatów innych marek? Tak, o ile aparatura posiada standardowe gniazda na przyłącza widełkowe.
• Czy szynę można skracać? Tak, szynę można przyciąć do wymaganej liczby modułów, jednak wymaga to zabezpieczenia krawędzi cięcia izolacją.
• Jaki jest maksymalny prąd obciążenia dla przekroju 10mm2? Obciążalność zależy od sposobu zasilania i temperatury otoczenia, jednak standardowo dla 10 mm² przyjmuje się wartości prądu znamionowego w granicach 63A.
