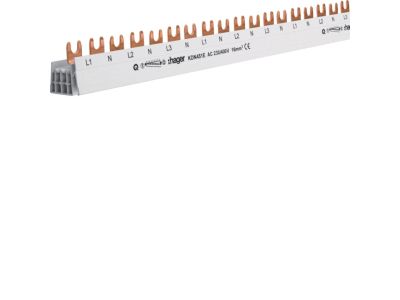

Szyna grzebieniowa widełkowa pozioma 2P 16mm2 do 2P 54M | KDN451E Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma KDN451E to element ułatwiający szybkie i uporządkowane łączenie aparatów modułowych w rozdzielnicach. Dzięki dwóm biegunom (2P) i przekrojowi 16 mm² umożliwia pewne zasilanie obwodów bez konieczności stosowania indywidualnych przewodów dla każdego urządzenia. Konstrukcja widełkowa zapewnia łatwy montaż bez użycia narzędzi, a pozioma orientacja wspiera czytelne prowadzenie tras kablowych.

• Widełkowe złącze: Umożliwia szybkie osadzenie na aparacie bez dokręcania – oszczędność czasu przy instalacji i pewny styk elektryczny.
• Przekrój 16 mm²: Pozwala na bezpieczne zasilanie obwodów o znacznym obciążeniu, minimalizując spadki napięcia w szynie zbiorczej.
• 2 bieguny (2P): Dedykowana do aparatów dwubiegunowych (wyłączniki nadprądowe, różnicowoprądowe, styczniki) – idealna dla obwodów fazy i neutralnego.
• Orientacja pozioma: Ułatwia estetyczne i poglądowe okablowanie w rozdzielnicy, szczególnie przy grupowaniu kilku aparatów w rzędzie.
• Uniwersalny montaż na szynie TH35: Kompatybilna ze standardową szyną DIN w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż zgodny z zasadami sztuki elektrycznej.

Zastosowanie

Szyna grzebieniowa KDN451E znajduje zastosowanie wszędzie tam, gdzie konieczne jest zbiorcze zasilenie kilku aparatów modułowych w rozdzielnicy – ogranicza liczbę połączeń przewodowych i zwiększa czytelność instalacji.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w grupach obwodów odbiorczych.
• Zasilanie styczników i przekaźników w szafach sterowniczych automatyki budynkowej.
• Rozdzielanie fazy i przewodu neutralnego w układach jednofazowych (2-biegunowych).
• Tworzenie szyn zbiorczych w rozdzielnicach mieszkaniowych i przemysłowych o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż szyny grzebieniowej oraz wszelkie prace w rozdzielnicy powinny być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania.

Szynę należy umieścić na szynie DIN TH35 zgodnie z oznaczeniami biegunów. W przypadku łączenia z aparatami wyposażonymi w zaciski widełkowe nasunąć grzebień aż do zatrzaśnięcia. Moment dokręcania śrub aparatów (jeśli występują) – według dokumentacji producenta. Przekrój przewodów doprowadzających do szyny (16 mm²) dobrać do prądu obciążenia zgodnie z normami.

FAQ

• Jaki przekrój przewodu można podłączyć do szyny grzebieniowej KDN451E? Szyna przeznaczona jest do przewodów o przekroju do 16 mm² – taki przekrój jest optymalny dla prądów roboczych występujących w typowych rozdzielnicach modułowych.
• Czy szyna pasuje do wszystkich aparatów modułowych 2-biegunowych? Jest kompatybilna z aparatami wyposażonymi w zaciski widełkowe i rozstaw biegunów zgodny z modułowością 2P (np. wyłączniki nadprądowe, różnicowoprądowe, styczniki). Przed montażem sprawdź zgodność z dokumentacją aparatu.
• Jakie akcesoria są potrzebne do montażu? Do standardowego montażu wystarczy szyna grzebieniowa KDN451E oraz aparaty modułowe na szynie DIN. W przypadku dłuższych zestawów warto zastosować listwę dystansową lub osłonę grzebienia – dostępne w ofercie producenta.
