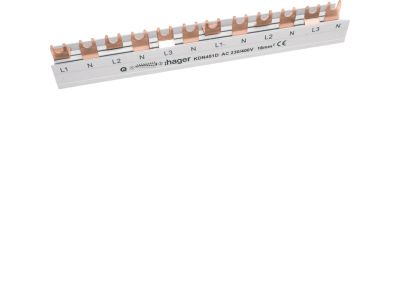

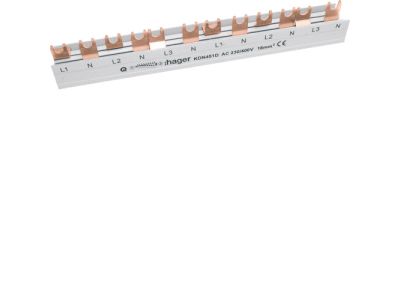

Szyna grzebieniowa widełkowa pozioma 2P 16mm2 do 2P 12M | KDN451D Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa widełkowa pozioma marki HAGER, model KDN451D, to profesjonalny element osprzętu elektroinstalacyjnego zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej. Produkt charakteryzuje się dwubiegunową konstrukcją (2P), co umożliwia jednoczesne zasilanie dwóch torów prądowych w rozdzielnicach niskiego napięcia. Przekrój znamionowy szyny wynosi 16 mm², co pozwala na stabilne przesyłanie energii przy znacznym obciążeniu prądowym, minimalizując jednocześnie spadki napięcia oraz ryzyko przegrzania styków. Długość szyny obejmuje 12 modułów (12M), co czyni ją idealnym rozwiązaniem do standardowych rzędów w szafach sterowniczych i rozdzielczych.

• Typ połączenia: Widełkowe, zapewniające pewny styk mechaniczny i elektryczny z zaciskami aparatów.
• Liczba biegunów: 2P, dedykowana do układów dwufazowych lub fazy i toru neutralnego.
• Przekrój poprzeczny: 16 mm², gwarantujący wysoką przewodność i odporność termiczną.
• Pojemność modułowa: 12 modułów, pozwalająca na szybkie oprzewodowanie całego rzędu aparatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Szyna KDN451D spełnia wymagania bezpieczeństwa zawarte w normach IEC/EN 61439, co potwierdza jej przydatność do profesjonalnych prefabrykacji rozdzielnic. Zastosowane materiały izolacyjne posiadają wysoką odporność na prądy pełzające oraz są samogasnące, co podnosi ogólny poziom bezpieczeństwa przeciwpożarowego instalacji elektrycznej.

Zastosowanie

Szyna grzebieniowa HAGER znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezastąpiona przy montażu wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie DIN TS35. Dzięki zastosowaniu mostkowania szynowego, instalator eliminuje konieczność tworzenia czasochłonnych mostków z przewodów giętkich (linek), co znacząco porządkuje wnętrze rozdzielnicy i ułatwia późniejszą diagnostykę układu.

Wskazówki Montażowe

Podczas montażu szyny KDN451D należy zwrócić szczególną uwagę na prawidłowe osadzenie widełek w zaciskach aparatury. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją producenta aparatów (zazwyczaj od 2 Nm do 3,5 Nm dla aparatury modułowej), aby uniknąć poluzowania styków w wyniku drgań lub cykli termicznych. Szynę można dociąć do wymaganej długości, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych i założeniu dedykowanych zaślepek końcowych, które chronią przed przypadkowym dotykiem części pod napięciem (stopień ochrony IP20).

FAQ

• Czy szyna KDN451D wymaga stosowania końcówek izolacyjnych? Tak, po przycięciu szyny na wymaganą długość, należy bezwzględnie zastosować dedykowane zaślepki boczne, aby zapewnić odpowiednią izolację i bezpieczeństwo użytkowania.
• Jaki jest maksymalny prąd znamionowy dla tej szyny? Szyny o przekroju 16 mm² zazwyczaj pozwalają na pracę z prądami znamionowymi do 80A, zależnie od punktu zasilania i temperatury otoczenia.
• Czy szyna pasuje do aparatury innych producentów? Choć szyna jest optymalizowana pod systemy HAGER, standardowy rozstaw widełek i modułów 18mm sprawia, że jest ona kompatybilna z większością aparatury modułowej dostępnej na rynku, o ile posiada ona zaciski przystosowane do połączeń widełkowych.
