Szyna grzebieniowa widełkowa 1P 16mm2 56M do 56M | KD180U Hager

Opis i Kluczowe Cechy

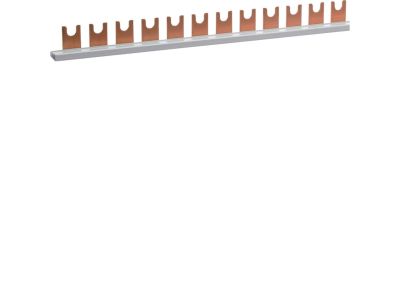

Szyna grzebieniowa widełkowa KD180U to jednobiegunowe (1P) akcesorium do łączenia aparatury modułowej. Dzięki przekrojowi 16 mm² zapewnia niską rezystancję połączeń, a długość 56 modułów umożliwia objęcie wielu wyłączników w rozdzielnicy. Konstrukcja widełkowa ułatwia szybki i pewny montaż.

• Przekrój 16 mm²: gwarantuje niskie straty mocy i minimalne nagrzewanie styków przy długotrwałym obciążeniu.
• Długość 56 modułów (56M): pozwala na połączenie do 56 wyłączników o szerokości 18 mm na jednej szynie, redukując liczbę połączeń okablowania.
• Widełkowe zakończenia: zapewniają pewny styk z zaciskami wyłączników bez konieczności stosowania dodatkowych narzędzi.
• Jednobiegunowa (1P): dedykowana do obwodów jednofazowych, idealna do łączenia biegu L w rozdzielnicy.
• Kompatybilność modułowa: pasuje do standardowych wyłączników nadprądowych, różnicowoprądowych i styczników montowanych na szynie DIN TH35.

Zgodność z Normami

Szyna grzebieniowa KD180U została zaprojektowana zgodnie z wymogami norm europejskich. Posiada certyfikat CE, potwierdzający spełnienie podstawowych wymagań bezpieczeństwa i kompatybilności. Montaż i użytkowanie odbywają się zgodnie z ogólnymi zasadami dla akcesoriów rozdzielnic.

Zastosowanie

Szyna grzebieniowa służy do szybkiego, bezpiecznego i uporządkowanego łączenia biegunów prądowych aparatów modułowych w rozdzielnicach i szafach sterowniczych. Sprawdza się w wielu scenariuszach instalacyjnych:

• Rozdzielnice mieszkaniowe i biurowe: łączenie wyłączników nadprądowych (MCB) i różnicowoprądowych (RCD) w obwodach jednofazowych.
• Instalacje przemysłowe: dystrybucja zasilania do styczników modułowych, przekaźników i innych odbiorników w szafach sterowniczych.
• Automatyka budynkowa: łączenie wyjść sygnałowych i zasilających w modułach sterujących (PLC, sterowniki oświetlenia).
• Modernizacja istniejących rozdzielnic: zastąpienie luźnych kabli uporządkowaną szyną grzebieniową – poprawa estetyki i niezawodności połączeń.

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie od rozdzielnicy. Szynę wkłada się widełkami w gniazda zacisków wyłączników, a następnie dokręca śruby wyłączników momentem zgodnym z ich dokumentacją techniczną. Przekrój przewodów przyłączeniowych (jeśli szyna jest używana jako punkt rozdzielczy) należy dobrać do spodziewanego prądu obciążenia. Po montażu sprawdzić siłę docisku wszystkich widełek – luźny styk grozi przegrzaniem.

FAQ

• Czy szyna KD180U nadaje się do wyłączników z podświetleniem LED? Tak, pod warunkiem że wyłącznik posiada standardowe gniazda do szyn widełkowych. Podświetlenie (np. neonowe) nie wpływa na działanie szyny – styki przewodzą prąd roboczy niezależnie od obwodu sygnalizacyjnego.
• Jaka jest obciążalność prądowa szyny? Parametr prądu znamionowego nie został podany w karcie katalogowej. Dla szyny o przekroju 16 mm² typowa obciążalność długotrwała w warunkach rozdzielnicy wynosi około 63–80 A (wartość orientacyjna). Ostateczny dobór musi być zgodny z dopuszczalnym prądem wyłączników i zabezpieczeniami obwodu.
• Czy szynę można przyciąć do krótszej długości? Szyna jest fabrycznie przygotowana na 56 modułów. Można ją skrócić poprzez odcięcie nadmiaru modułów (np. nożycami do metalu) – należy zachować ostrożność, aby nie uszkodzić widełek na krańcowym module. Po przycięciu zaleca się opiłowanie ostrych krawędzi.
