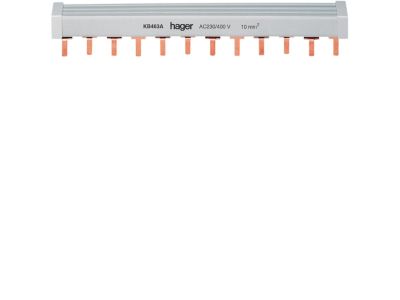

Szyna grzebieniowa kołkowa pozioma 4P 10mm2 12M | KB463A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa kołkowa pozioma KB463A to akcesorium montażowe przeznaczone do szybkiego i bezpiecznego łączenia biegunów aparatów modułowych w rozdzielnicach. Produkt charakteryzuje się przekrojem 10 mm², który pozwala na prowadzenie obwodów o znacznym obciążeniu prądowym przy minimalnych stratach mocy. Konfiguracja 4-biegunowa (4P) umożliwia zastosowanie w układach trójfazowych z przewodem neutralnym, a długość 12 modułów (12M) pokrywa typowe szerokości szaf rozdzielczych.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń i ogranicza nagrzewanie się szyny przy przepływie prądów roboczych, co podnosi bezpieczeństwo instalacji.
• 4 bieguny (4P): Idealne do równoległego łączenia styków w układach trójfazowych z przewodem neutralnym (L1, L2, L3, N) – oszczędza czas montażu i redukuje liczbę mostków.
• Długość 12 modułów (12M): Dopasowana do standardowych rozdzielnic o szerokości 12 modułów (około 216 mm), umożliwia pokrycie jednym elementem całego rzędu aparatów.
• Konstrukcja kołkowa pozioma: Umożliwia szybkie wpięcie w odpowiednie gniazda większości aparatów modułowych (wyłączniki nadprądowe, różnicowoprądowe, styczniki) bez użycia narzędzi.
• Materiał wysokoprzewodzący: Wykonanie z miedzi lub stopu miedzi (zgodnie z normami branżowymi) gwarantuje trwałość i niezawodność połączeń przez cały okres eksploatacji.

Zgodność z Normami

Szyna grzebieniowa KB463A została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony jest do montażu w rozdzielnicach spełniających wymagania norm serii IEC/EN 61439.

Zastosowanie

Szyna grzebieniowa KB463A znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i uporządkowane łączenie biegunów kilku aparatów modułowych w jednym rzędzie. Jest szczególnie przydatna w nowych instalacjach oraz podczas modernizacji rozdzielnic.

• Łączenie wyłączników nadprądowych (MCB) w grupach obwodów – jeden rzut szyny zastępuje wiele mostków przewodowych.
• Zasilanie styczników modułowych i przekaźników w szafach sterowniczych – redukcja liczby połączeń i ryzyka pomyłek.
• Wykorzystanie w układach trójfazowych z przewodem neutralnym (3L+N) do dystrybucji napięcia między aparatami.
• Zastosowanie w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagana jest powtarzalna, bezpieczna topologia połączeń.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) i po bezwzględnym odłączeniu napięcia. Szynę należy wcisnąć w gniazda aparatów modułowych zamontowanych uprzednio na szynie TH35, upewniając się, że każdy kolek trafił w odpowiednie gniazdo. Przed wciśnięciem warto sprawdzić kompatybilność z konkretnym modelem aparatu. Moment dokręcania śrub zacisków aparatów (jeśli dotyczy) należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączonych do szyny powinien być dobrany do prądu znamionowego zabezpieczenia.

FAQ

• Czy szyna KB463A nadaje się do wszystkich aparatów modułowych? Szyna jest przeznaczona do standardowych aparatów z gniazdami grzebieniowymi o rozstawie 18 mm (1 moduł). Przed montażem zaleca się sprawdzenie kompatybilności z konkretnym modelem – niektóre aparaty (np. z rozszerzonymi zaciskami) mogą wymagać szyny o innym profilu.
• Czy szynę można przyciąć na krótszy odcinek? Tak, szynę można skrócić do żądanej długości za pomocą odpowiednich narzędzi (np. obcinaków do metalu). Należy jednak pamiętać, że przecięcie jednego z biegunów osłabi konstrukcję – najlepiej ciąć między modułami w miejscach oznaczonych przez producenta.
• Jaki jest maksymalny prąd, jaki może płynąć przez tę szynę? Producent nie podaje wartości prądu znamionowego dla samej szyny. W praktyce dopuszczalne obciążenie zależy od temperatury otoczenia, sposobu montażu oraz liczby równolegle połączonych aparatów. Zaleca się stosowanie zabezpieczeń nadprądowych dobranych do przekroju przewodów i obciążenia obwodu.
