Szyna grzebieniowa kołkowa pozioma 3P 16mm2 57M | KB380B Hager

Opis i Kluczowe Cechy

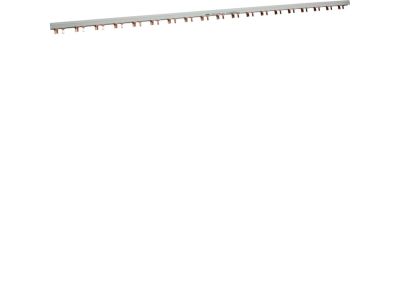

Szyna grzebieniowa kołkowa pozioma KB380B o konfiguracji 3P (trzy fazy) i przekroju 16 mm² to element łączeniowy przeznaczony do montażu w rozdzielnicach modułowych. Długość 57 modułów (57M) umożliwia zasilenie wielu urządzeń w jednej linii, co skraca czas instalacji i redukuje liczbę przewodów. Wykonana w technologii kołkowej zapewnia pewne i powtarzalne połączenie z aparaturą wyposażoną w gniazda grzebieniowe.

• Konfiguracja 3P (trzy fazy): umożliwia zasilanie trójfazowych odbiorników oraz równe rozłożenie obciążenia w instalacjach wielofazowych.
• Przekrój 16 mm²: zapewnia niską rezystancję elektryczną i minimalne straty mocy, co przekłada się na efektywność energetyczną oraz bezpieczne prowadzenie wysokich prądów roboczych.
• Długość 57M (57 modułów): dedykowana do dużych rozdzielnic i ciągów urządzeń modułowych – pozwala na jednoczesne łączenie nawet kilkudziesięciu aparatów bez konieczności stosowania dodatkowych szyn łączących.
• Budowa pozioma i kołkowa: ułatwia szybki montaż bez użycia narzędzi – wystarczy wcisnąć szynę w gniazda aparatów, co redukuje czas instalacji w porównaniu do łączenia przewodami.
• Uniwersalność montażu: pasuje do aparatury modułowej zgodnej z profilem 18 mm (standard DIN) wyposażonej w gniazda grzebieniowe – styczników, wyłączników nadprądowych, różnicowoprądowych i rozłączników.

Zgodność z Normami

Szyna KB380B produkowana jest zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Jako element przeznaczony do pracy w rozdzielnicach niskiego napięcia spełnia ogólne wymogi stawiane akcesoriom montażowym w systemach modułowych. W przypadku szczegółowych wymagań normatywnych (np. dotyczących obciążalności prądowej dla konkretnego przekroju) należy kierować się dokumentacją techniczną producenta instalacji.

Zastosowanie

Szyna grzebieniowa KB380B stosowana jest w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych do efektywnego łączenia aparatury modułowej w grupy zasilające. Idealne rozwiązanie tam, gdzie liczba urządzeń wymaga uporządkowanego i bezpiecznego rozprowadzenia napięcia trójfazowego.

• Zasilanie grup wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i komercyjnych.
• Łączenie styczników modułowych w szafach sterujących oświetleniem lub silnikami (trzy fazy).
• Tworzenie magistrali zasilającej dla rozdzielnic przemysłowych – redukcja liczby zacisków i przewodów.
• Modernizacja istniejących instalacji: zastąpienie pętli przewodowych szyną grzebieniową poprawia estetykę i niezawodność połączeń.

Wskazówki Montażowe

Montaż szyny grzebieniowej KB380B powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę montuje się na szynie DIN TH35 po uprzednim osadzeniu aparatów modułowych – kołki wcisnąć w gniazda urządzeń, zachowując prostopadłość. Moment dokręcania śrub zacisków w aparatach (jeśli występują) należy stosować zgodnie z dokumentacją techniczną producenta aparatury. Przekrój przewodów przyłączeniowych do zacisków wejściowych szyny (jeśli występują) dobrać do spodziewanego obciążenia prądowego. Po zakończeniu montażu sprawdzić ciągłość połączeń i izolację.

FAQ

• Czy szyna KB380B jest wyposażona w podświetlenie LED? Nie, szyna grzebieniowa KB380B jest pasywnym elementem łączeniowym – nie posiada żadnych elementów optoelektronicznych ani podświetlenia. Służy wyłącznie do dystrybucji napięcia między aparatami.
• Jaki stopień ochrony (IP) ma ta szyna? Szyna grzebieniowa przeznaczona jest do montażu wewnątrz rozdzielnicy – jej stopień ochrony jest pochodną obudowy, w której jest zainstalowana. Standardowo aparatura modułowa ma IP20, a szyna jako element wewnętrzny nie ma przypisanego osobnego IP. Zaleca się stosowanie w rozdzielnicach o odpowiedniej szczelności.
• Do jakich urządzeń mogę podłączyć tę szynę? Szynę należy stosować wyłącznie z aparaturą modułową wyposażoną w gniazda grzebieniowe o rozstawie biegunów zgodnym z profilem 18 mm (standard DIN). Przed montażem sprawdź dokumentację techniczną urządzeń – nie każdy producent gwarantuje kompatybilność mechaniczną z kołkami szyny KB380B.
