Szyna grzebieniowa kołkowa pozioma 3P 10mm2 do modułowych rozłączników bezpiecznikowych L7xM | KB309N Hager

Opis i Kluczowe Cechy

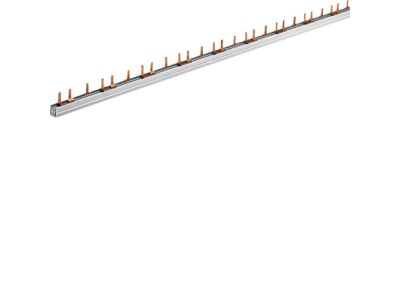

Szyna grzebieniowa kołkowa pozioma 3P o przekroju 10 mm², symbol KB309N, dedykowana do modułowych rozłączników bezpiecznikowych serii L7xM. Przekrój 10 mm² umożliwia przepływ wysokich prądów przy niskiej rezystancji, co przekłada się na niezawodność instalacji. Konstrukcja kołkowa zapewnia łatwy montaż i pewny kontakt z aparatami.

• 3P (3 bieguny): Umożliwia zasilanie trójfazowe w jednym elemencie, oszczędzając miejsce w rozdzielnicy i ułatwiając okablowanie.
• Przekrój 10 mm²: Gwarantuje małą rezystancję przejścia i zdolność do przewodzenia dużych prądów, minimalizując straty cieplne.
• Konstrukcja kołkowa pozioma: Zapewnia stabilne i łatwe łączenie z aparatami modułowymi – wystarczy wcisnąć w odpowiednie gniazda.
• Dedykowana do rozłączników bezpiecznikowych L7xM: Idealne dopasowanie mechaniczne i elektryczne dla tej serii, gwarantuje niezawodność połączeń.
• Montaż poziomy: Oszczędza miejsce w szafie i ułatwia prowadzenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stosowanie go z dedykowanymi rozłącznikami bezpiecznikowymi L7xM zapewnia pełną kompatybilność i bezpieczeństwo eksploatacji.

Zastosowanie

Szyna grzebieniowa KB309N znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest zasilanie trójfazowe grupy rozłączników bezpiecznikowych serii L7xM.

• Zasilanie rozłączników bezpiecznikowych w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie zwartych i uporządkowanych połączeń fazowych w instalacjach przemysłowych i komercyjnych.
• Alternatywa dla wielożyłowych przewodów – szybszy i czystszy montaż.
• Stosowana w systemach automatyki budynkowej oraz w rozdzielnicach mieszkaniowych (przy zastosowaniu odpowiednich aparatów L7xM).

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szynę montuje się na szynie TH35 (DIN) w rozdzielnicy. Należy upewnić się, że kołki są prawidłowo wciśnięte w gniazda rozłączników bezpiecznikowych L7xM. Zaleca się dokręcenie śrub zacisków z momentem podanym w dokumentacji producenta rozłącznika. Przekrój przewodów przyłączeniowych do szyny należy dobrać zgodnie z obciążalnością prądową szyny 10 mm². W razie wątpliwości skonsultuj się z dokumentacją techniczną.

FAQ

• Czy szyna KB309N pasuje do innych aparatów niż L7xM? Produkt jest dedykowany do modułowych rozłączników bezpiecznikowych serii L7xM. Zastosowanie z innymi aparatami może być niemożliwe lub wymagać weryfikacji mechanicznej. Zawsze sprawdź kompatybilność przed montażem.
• Jaki jest maksymalny prąd dla szyny 10 mm²? Dopuszczalna obciążalność prądowa zależy od wielu czynników (temperatura, sposób montażu, rodzaj izolacji). Dla typowych szyn grzebieniowych 10 mm² w rozdzielnicy przyjmuje się wartości ok. 63-80 A, jednak dla konkretnego produktu KB309N należy kierować się danymi producenta, które nie zostały dostarczone. W razie potrzeby skontaktuj się z dostawcą.
• Czy szyna jest izolowana? Szyny grzebieniowe kołkowe są zazwyczaj nieizolowane – przewodzące pręt miedziany. Należy zachować ostrożność podczas montażu i eksploatacji, aby uniknąć zwarć. Zapewnij odpowiednie odległości izolacyjne i osłony.
